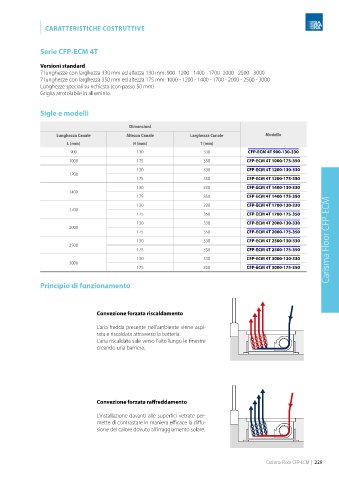

Page 233 - SABIANA - CATALOGO 2024 - FIDRA

| CARATTERISTICHE COSTRUTTIVE

Serie CFP-ECM 4T

Versioni standard
7 lunghezze con larghezza 330 mm ed altezza 130 mm: 900 -1200 - 1400 - 1700 -2000 - 2500 - 3000
7 lunghezze con larghezza 350 mm ed altezza 175 mm: 1000 - 1200 - 1400 - 1700 - 2000 - 2500 - 3000
Lunghezze speciali su richiesta (con passo 50 mm)
Griglia arrotolabile in alluminio.

Sigle e modelli

Dimensioni
Lunghezza Canale Altezza Canale Larghezza Canale Modello
L (mm) H (mm) T (mm)
900 130 330 CFP-ECM 4T 900-130-330
1000 175 350 CFP-ECM 4T 1000-175-350
130 330 CFP-ECM 4T 1200-130-330
1200
175 350 CFP-ECM 4T 1200-175-350
130 330 CFP-ECM 4T 1400-130-330
1400
175 350 CFP-ECM 4T 1400-175-350
130 330 CFP-ECM 4T 1700-130-330
1700
175 350 CFP-ECM 4T 1700-175-350
130 330 CFP-ECM 4T 2000-130-330
2000
175 350 CFP-ECM 4T 2000-175-350
130 330 CFP-ECM 4T 2500-130-330 Carisma Floor CFP-ECM
2500
175 350 CFP-ECM 4T 2500-175-350
130 330 CFP-ECM 4T 3000-130-330
3000
175 350 CFP-ECM 4T 3000-175-350

Principio di funzionamento

Convezione forzata riscaldamento

L’aria fredda presente nell’ambiente viene aspi-
rata e riscaldata attraverso la batteria.
L’aria riscaldata sale verso l’alto lungo le finestre
creando una barriera.

Convezione forzata raffreddamento

L’installazione davanti alle superfici vetrate per-
mette di contrastare in maniera efficace la diffu-
sione del calore dovuto all'irraggiamento solare.

Carisma Floor CFP-ECM | 229
