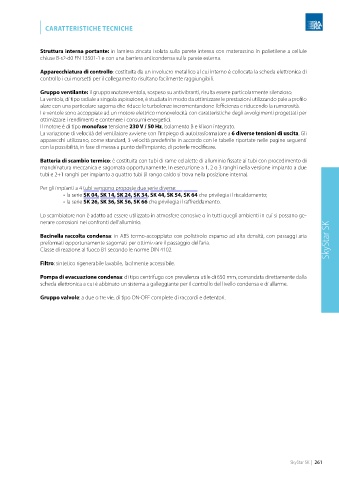

| CARATTERISTICHE TECNICHE

Struttura interna portante: in lamiera zincata isolata sulla parete interna con materassino in polietilene a cellule
chiuse B‐s2‐d0 EN 13501‐1 e con una barriera anticondensa sulla parete esterna.

Apparecchiatura di controllo: costituita da un involucro metallico al cui interno è collocata la scheda elettronica di
controllo i cui morsetti per il collegamento risultano facilmente raggiungibili.

Gruppo ventilante: il gruppo motoreventola, sospeso su antivibranti, risulta essere particolarmente silenzioso.
La ventola, di tipo radiale a singola aspirazione, è studiata in modo da ottimizzare le prestazioni utilizzando pale a profilo
alare con una particolare sagoma che riduce le turbolenze incrementandone l’efficienza e riducendo la rumorosità.
Le ventole sono accoppiate ad un motore elettrico monovelocità con caratteristiche degli avvolgimenti progettati per
ottimizzare i rendimenti e contenere i consumi energetici.
Il motore è di tipo monofase tensione 230 V / 50 Hz, isolamento B e klixon integrato.
La variazione di velocità del ventilatore avviene con l’impiego di autotrasformatore a 6 diverse tensioni di uscita. Gli
apparecchi utilizzano, come standard, 3 velocità predefinite in accordo con le tabelle riportate nelle pagine seguenti
con la possibilità, in fase di messa a punto dell’impianto, di poterle modificare.
Batteria di scambio termico: è costituita con tubi di rame ed alette di alluminio fissate ai tubi con procedimento di
mandrinatura meccanica e sagomata opportunamente. In esecuzione a 1, 2 o 3 ranghi nella versione impianto a due
tubi e 2+1 ranghi per impianto a quattro tubi (il rango caldo si trova nella posizione interna).
Per gli impianti a 4 tubi vengono proposte due serie diverse:
• la serie SK 04, SK 14, SK 24, SK 34, SK 44, SK 54, SK 64 che privilegia il riscaldamento;
• la serie SK 26, SK 36, SK 56, SK 66 che privilegia il raffreddamento.
Lo scambiatore non è adatto ad essere utilizzato in atmosfere corrosive o in tutti quegli ambienti in cui si possano ge-
nerare corrosioni nei confronti dell’alluminio.

Bacinella raccolta condensa: in ABS termo-accoppiato con polistirolo espanso ad alta densità, con passaggi aria
preformati opportunamente sagomati per ottimizzare il passaggio dell’aria. SkyStar SK
Classe di reazione al fuoco B1 secondo le norme DIN 4102.

Filtro: sintetico rigenerabile lavabile, facilmente accessibile.

Pompa di evacuazione condensa: di tipo centrifugo con prevalenza utile di 650 mm, comandata direttamente dalla
scheda elettronica a cui è abbinato un sistema a galleggiante per il controllo del livello condensa e di allarme.
Gruppo valvole: a due o tre vie, di tipo ON-OFF complete di raccordi e detentori.
