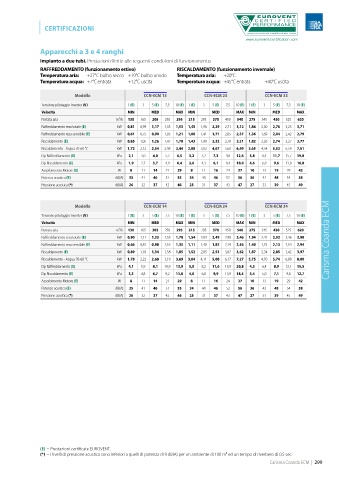

Page 303 - SABIANA - CATALOGO 2024 - FIDRA
P. 303
| CERTIFICAZIONI
Apparecchi a 3 e 4 ranghi
Impianto a due tubi. Prestazioni riferite alle seguenti condizioni di funzionamento:
RAFFREDDAMENTO (funzionamento estivo) RISCALDAMENTO (funzionamento invernale)
Temperatura aria: +27°C bulbo secco +19°C bulbo umido Temperatura aria: +20°C
Temperatura acqua: +7°C entrata +12°C uscita Temperatura acqua: +45°C entrata +40°C uscita
Modello CCN-ECM 13 CCN-ECM 23 CCN-ECM 33
Tensione pilotaggio Inverter (V) 1 (E) 3 5 (E) 7,5 10 (E) 1 (E) 3 5 (E) 7,5 10 (E) 1 (E) 3 5 (E) 7,5 10 (E)
Velocità MIN MED MAX MIN MED MAX MIN MED MAX
Portata aria m3/h 130 165 205 250 295 215 295 370 450 540 275 345 430 525 620
Raffreddamento resa totale (E) kW 0,81 0,99 1,17 1,35 1,53 1,45 1,90 2,29 2,71 3,12 1,86 2,30 2,76 3,25 3,71
Raffreddamento resa sensibile (E) kW 0,61 0,75 0,90 1,05 1,21 1,06 1,41 1,71 2,05 2,37 1,36 1,69 2,04 2,42 2,79
Riscaldamento (E) kW 0,85 1,05 1,26 1,47 1,70 1,43 1,90 2,32 2,78 3,21 1,82 2,26 2,74 3,27 3,77
Riscaldamento - Acqua 70-60 °C kW 1,72 2,12 2,54 2,98 3,44 2,88 3,82 4,67 5,60 6,49 3,65 4,54 5,53 6,59 7,61
Dp Raffreddamento (E) kPa 2,1 3,0 4,0 5,2 6,5 3,2 5,2 7,3 9,8 12,6 5,8 8,4 11,7 15,7 19,8
Dp Riscaldamento (E) kPa 1,9 2,7 3,7 4,9 6,4 2,6 4,3 6,1 8,4 10,9 4,6 6,8 9,6 13,0 16,8
Assorbimento Motore (E) W 8 11 14 21 29 8 11 16 24 37 10 13 19 29 42
Potenza acustica (E) dB(A) 35 41 46 51 55 34 40 46 52 56 36 42 48 54 58
Pressione acustica (*) dB(A) 26 32 37 42 46 25 31 37 43 47 27 33 39 45 49
Modello CCN-ECM 14 CCN-ECM 24 CCN-ECM 34
Tensione pilotaggio Inverter (V) 1 (E) 3 5 (E) 7,5 10 (E) 1 (E) 3 5 (E) 7,5 10 (E) 1 (E) 3 5 (E) 7,5 10 (E)
Velocità MIN MED MAX MIN MED MAX MIN MED MAX
Portata aria m3/h 130 165 205 250 295 215 295 370 450 540 275 345 430 525 620
Raffreddamento resa totale (E) kW 0,90 1,11 1,33 1,55 1,78 1,54 2,04 2,49 2,98 3,46 1,94 2,41 2,92 3,46 3,98 Carisma Coanda ECM
Raffreddamento resa sensibile (E) kW 0,66 0,81 0,98 1,16 1,35 1,11 1,48 1,82 2,19 2,56 1,40 1,75 2,13 2,54 2,94
Riscaldamento (E) kW 0,89 1,10 1,34 1,58 1,85 1,52 2,05 2,53 3,07 3,62 1,87 2,34 2,85 3,42 3,97
Riscaldamento - Acqua 70-60 °C kW 1,78 2,22 2,68 3,19 3,69 3,04 4,11 5,08 6,17 7,27 3,75 4,70 5,74 6,89 8,00
Dp Raffreddamento (E) kPa 4,1 5,9 8,1 10,9 13,9 5,0 8,2 11,6 15,9 20,8 4,3 6,4 8,9 12,1 15,5
Dp Riscaldamento (E) kPa 3,3 4,8 6,7 9,2 11,8 4,0 6,8 9,9 13,9 18,5 3,4 5,0 7,1 9,8 12,7
Assorbimento Motore (E) W 8 11 14 21 29 8 11 16 24 37 10 13 19 29 42
Potenza acustica (E) dB(A) 35 41 46 51 55 34 40 46 52 56 36 42 48 54 58
Pressione acustica (*) dB(A) 26 32 37 42 46 25 31 37 43 47 27 33 39 45 49
(E) = Prestazioni certificate EUROVENT.
(*) = I livelli di pressione acustica sono inferiori a quelli di potenza di 9 dB(A) per un ambiente di 100 m3 ed un tempo di riverbero di 0,5 sec.
Carisma Coanda ECM | 299
