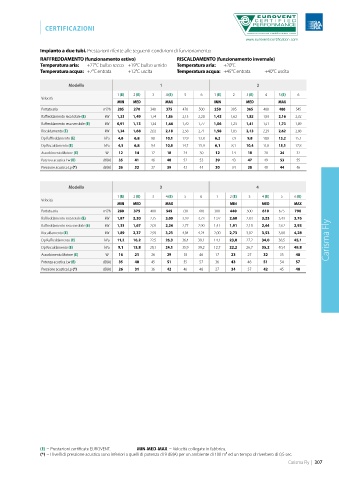

Page 311 - SABIANA - CATALOGO 2024 - FIDRA

| CERTIFICAZIONI

Impianto a due tubi. Prestazioni riferite alle seguenti condizioni di funzionamento:
RAFFREDDAMENTO (funzionamento estivo) RISCALDAMENTO (funzionamento invernale)
Temperatura aria: +27°C bulbo secco +19°C bulbo umido Temperatura aria: +20°C
Temperatura acqua: +7°C entrata +12°C uscita Temperatura acqua: +45°C entrata +40°C uscita

Modello 1 2
1 (E) 2 (E) 3 4 (E) 5 6 1 (E) 2 3 (E) 4 5 (E) 6
Velocità
MIN MED MAX MIN MED MAX
Portata aria m3/h 205 270 340 375 470 500 250 305 365 400 480 545
Raffreddamento resa totale (E) kW 1,23 1,49 1,74 1,85 2,13 2,20 1,42 1,62 1,82 1,93 2,16 2,32
Raffreddamento resa sensibile (E) kW 0,91 1,13 1,34 1,44 1,70 1,77 1,06 1,23 1,41 1,51 1,73 1,89
Riscaldamento (E) kW 1,34 1,68 2,02 2,18 2,58 2,71 1,58 1,85 2,13 2,29 2,62 2,88
Dp Raffreddamento (E) kPa 4,8 6,8 9,0 10,1 12,9 13,8 6,2 7,9 9,8 10,8 13,2 15,1
Dp Riscaldamento (E) kPa 4,5 6,8 9,4 10,8 14,7 15,9 6,1 8,1 10,4 11,8 15,1 17,8
Assorbimento Motore (E) W 12 14 17 18 24 30 12 14 18 20 24 32
Potenza acustica Lw (E) dB(A) 35 41 46 48 52 53 39 43 47 49 53 55
Pressione acustica Lp (*) dB(A) 26 32 37 39 43 44 30 34 38 40 44 46

Modello 3 4
1 (E) 2 (E) 3 4 (E) 5 6 1 2 (E) 3 4 (E) 5 6 (E)
Velocità
MIN MED MAX MIN MED MAX
Portata aria m3/h 280 375 480 545 730 780 300 440 500 610 675 790
Raffreddamento resa totale (E) kW 1,87 2,30 2,75 3,00 3,59 3,73 1,97 2,60 2,83 3,23 3,43 3,76
Raffreddamento resa sensibile (E) kW 1,33 1,67 2,03 2,24 2,77 2,90 1,41 1,91 2,10 2,44 2,62 2,93
Riscaldamento (E) kW 1,89 2,37 2,93 3,23 4,04 4,24 2,00 2,73 3,02 3,53 3,80 4,28
Dp Raffreddamento (E) kPa 11,2 16,2 22,5 26,3 36,4 39,1 14,1 23,0 27,2 34,0 38,5 45,1 Carisma Fly
Dp Riscaldamento (E) kPa 9,1 13,8 20,1 24,1 35,9 39,2 12,7 22,2 26,7 35,2 40,4 49,8
Assorbimento Motore (E) W 16 21 26 29 38 46 17 23 27 32 35 48
Potenza acustica Lw (E) dB(A) 35 40 45 51 55 57 36 43 46 51 54 57
Pressione acustica Lp (*) dB(A) 26 31 36 42 46 48 27 34 37 42 45 48

(E) = Prestazioni certificate EUROVENT. MIN-MED-MAX = Velocità collegate in fabbrica.
(*) = I livelli di pressione acustica sono inferiori a quelli di potenza di 9 dB(A) per un ambiente di 100 m3 ed un tempo di riverbero di 0,5 sec.
Carisma Fly | 307
