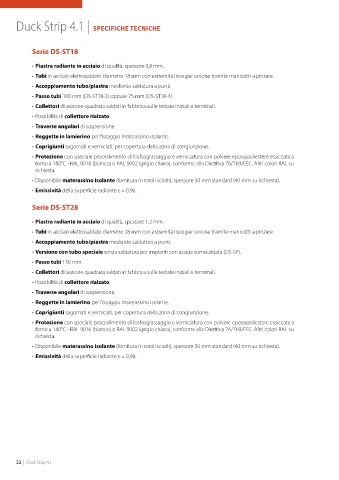

Duck Strip 4.1          | SPECIFICHE TECNICHE




            Serie DS-ST18


            • Piastra radiante in acciaio di qualità, spessore 0,8 mm.
            • Tubi in acciaio elettrosaldato diametro 18 mm con estremità lisce per unione tramite manicotti a pinzare.
            • Accoppiamento tubo/piastra mediante saldatura a punti.
            • Passo tubi 100 mm (DS-ST18-3) oppure 75 mm (DS-ST18-4).
            • Collettori di sezione quadrata saldati in fabbrica sulle testate iniziali e terminali.

            • Possibilità di collettore rialzato.
            • Traverse angolari di sospensione.
            • Reggette in lamierino per fissaggio materassino isolante.
            • Coprigiunti sagomati e verniciati, per copertura della zona di congiunzione.

            • Protezione con speciale procedimento di fosfosgrassaggio e verniciatura con polvere epossipoliestere essiccata a
             forno a 180°C - RAL 9016 (bianco) o RAL 9002 (grigio chiaro), conforme alla Direttiva 76/769/EEC. Altri colori RAL su
             richiesta.

            • Disponibile materassino isolante (fornitura in rotoli sciolti), spessore 30 mm standard (40 mm su richiesta).
            • Emissività della superficie radiante ε = 0,96.

            Serie DS-ST28


            • Piastra radiante in acciaio di qualità, spessore 1,2 mm.
            • Tubi in acciaio elettrosaldato diametro 28 mm con estremità lisce per unione tramite manicotti a pinzare.
            • Accoppiamento tubo/piastra mediante saldatura a punti.
            • Versione con tubo speciale senza saldatura per impianti con acqua surriscaldata (DS-SP).

            • Passo tubi 150 mm.
            • Collettori di sezione quadrata saldati in fabbrica sulle testate iniziali e terminali.
            • Possibilità di collettore rialzato.
            • Traverse angolari di sospensione.

            • Reggette in lamierino per fissaggio materassino isolante.
            • Coprigiunti sagomati e verniciati, per copertura della zona di congiunzione.
            • Protezione con speciale procedimento di fosfosgrassaggio e verniciatura con polvere epossipoliestere essiccata a
             forno a 180°C - RAL 9016 (bianco) o RAL 9002 (grigio chiaro), conforme alla Direttiva 76/769/EEC. Altri colori RAL su
             richiesta.
            • Disponibile materassino isolante (fornitura in rotoli sciolti), spessore 30 mm standard (40 mm su richiesta).
            • Emissività della superficie radiante ε = 0,96.
