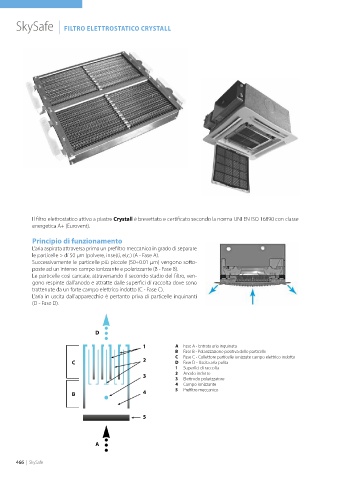

SkySafe | FILTRO ELETTROSTATICO CRYSTALL

Il filtro elettrostatico attivo a piastre Crystall è brevettato e certificato secondo la norma UNI EN ISO 16890 con classe
energetica A+ (Eurovent).

Principio di funzionamento
L’aria aspirata attraversa prima un prefiltro meccanico in grado di separare
le particelle > di 50 µm (polvere, insetti, etc.) (A - Fase A).
Successivamente le particelle più piccole (50÷0.01 µm) vengono sotto-
poste ad un intenso campo ionizzante e polarizzante (B - Fase B).
Le particelle così caricate, attraversando il secondo stadio del filtro, ven-
gono respinte dall’anodo e attratte dalle superfici di raccolta dove sono
trattenute da un forte campo elettrico indotto (C - Fase C).
L’aria in uscita dall’apparecchio è pertanto priva di particelle inquinanti
(D - Fase D).

D

1 A Fase A - Entrata aria inquinata
B Fase B - Polarizzazione positiva delle particelle

C 2 C Fase C - Collettore particelle ionizzate campo elettrico indotto
D Fase D - Uscita aria pulita
1 Superfici di raccolta
3 2 Anodo indotto
3
Elettrodo polarizzatore
4 Campo ionizzante
B 4 5 Prefiltro meccanico

5

A
