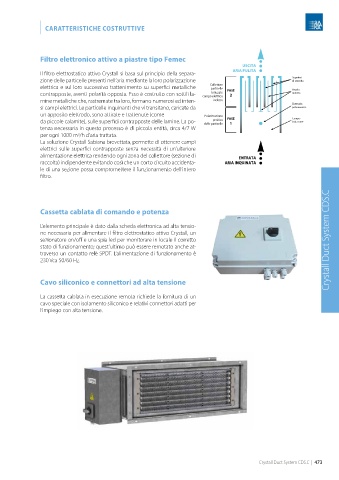

Page 477 - SABIANA - CATALOGO 2024 - FIDRA

| CARATTERISTICHE COSTRUTTIVE

Filtro elettronico attivo a piastre tipo Femec
USCITA
ARIA PULITA
Il filtro elettrostatico attivo Crystall si basa sul principio della separa-
zione delle particelle presenti nell’aria mediante la loro polarizzazione Super ci
di raccolta
elettrica e sul loro successivo trattenimento su superfici metalliche Collettore Anodo
particelle
ionizzate
contrapposte, aventi polarità opposta. Esso è costruito con sottili la- campo elettrico FASE indotto
2
mine metalliche che, rastremate tra loro, formano numerosi ed inten- indotto Elettrodo
si campi elettrici. Le particelle inquinanti che vi transitano, caricate da polarizzatore
un apposito elettrodo, sono attirate e trattenute (come Polarizzazione
positiva
da piccole calamite), sulle superfici contrapposte delle lamine. La po- delle particelle FASE Campo
ionizzante
1
tenza necessaria in questo processo è di piccola entità, circa 4/7 W
per ogni 1000 m /h d’aria trattata.
3
La soluzione Crystall Sabiana brevettata, permette di ottenere campi
elettrici sulle superfici contrapposte senza necessità di un’ulteriore
alimentazione elettrica rendendo ogni zona del collettore (sezione di ENTRATA
raccolta) indipendente evitando così che un corto circuito accidenta- ARIA INQUINATA
le di una sezione possa compromettere il funzionamento dell’intero
filtro.

Cassetta cablata di comando e potenza

L’elemento principale è dato dalla scheda elettronica ad alta tensio-
ne necessaria per alimentare il filtro elettrostatico attivo Crystall, un
sezionatore on/off e una spia led per monitorare in locale il corretto Crystall Duct System CDS.C
stato di funzionamento; quest’ultimo può essere remotato anche at-
traverso un contatto relè SPDT. L’alimentazione di funzionamento è
230 Vca 50/60 Hz.

Cavo siliconico e connettori ad alta tensione

La cassetta cablata in esecuzione remota richiede la fornitura di un
cavo speciale con isolamento siliconico e relativi connettori adatti per
l’impiego con alta tensione.

Crystall Duct System CDS.C | 473
