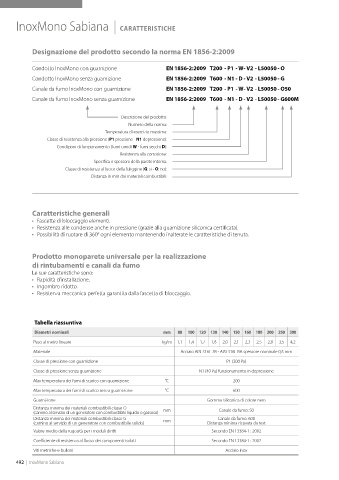

InoxMono Sabiana | CARATTERISTICHE

Designazione del prodotto secondo la norma EN 1856-2:2009

Condotto InoxMono con guarnizione EN 1856-2:2009 T200 - P1 - W - V2 - L50050 - O
Condotto InoxMono senza guarnizione EN 1856-2:2009 T600 - N1 - D - V2 - L50050 - G

Canale da fumo InoxMono con guarnizione EN 1856-2:2009 T200 - P1 - W - V2 - L50050 - O50
Canale da fumo InoxMono senza guarnizione EN 1856-2:2009 T600 - N1 - D - V2 - L50050 - G600M

Descrizione del prodotto:
Numero della norma:
Temperatura di esercizio massima:
Classe di resistenza alla pressione (P1 pressione - N1 depressione):
Condizioni di funzionamento (fumi umidi W - fumi secchi D):
Resistenza alla corrosione:
Specifica e spessore della parete interna:
Classe di resistenza al fuoco della fuliggine (G: si - O: no):
Distanza in mm dai materiali combustibili:

Caratteristiche generali
• Fascette di bloccaggio elementi.
• Resistenza alle condense anche in pressione (grazie alla guarnizione siliconica certificata).
• Possibilità di ruotare di 360° ogni elemento mantenendo inalterate le caratteristiche di tenuta.

Prodotto monoparete universale per la realizzazione
di rintubamenti e canali da fumo
Le sue caratteristiche sono:
• Rapidità d’installazione.
• Ingombro ridotto.
• Resistenza meccanica perfetta garantita dalla fascetta di bloccaggio.

Tabella riassuntiva
Diametri nominali mm 80 100 120 130 140 150 160 180 200 250 300
Peso al metro lineare kg/m 1,1 1,4 1,7 1,8 2,0 2,1 2,3 2,5 2,8 3,5 4,2
Materiale Acciaio AISI 316L 2B - AISI 316L BA spessore nominale 0,5 mm

Classe di pressione con guarnizione P1 (200 Pa)
Classe di pressione senza guarnizione N1 (40 Pa) funzionamento in depressione
Max temperatura dei fumi di scarico con guarnizione °C 200
Max temperatura dei fumi di scarico senza guarnizione °C 600
Guarnizione Gomma siliconica di colore nero
Distanza minima dei materiali combustibili classe O mm Canale da fumo: 50
(camino al servizio di un generatore con combustibile liquido o gassoso)
Distanza minima dei materiali combustibili classe G mm Canale da fumo: 600
(camino al servizio di un generatore con combustibile solido) Distanza minima ricavata da test
Valore medio della rugosità per i moduli diritti Secondo EN 13384-1 : 2002
Coefficiente di resistenza al flusso dei componenti isolati Secondo EN 13384-1 : 2002
Viti metriche e bulloni Acciaio inox

492 | InoxMono Sabiana
