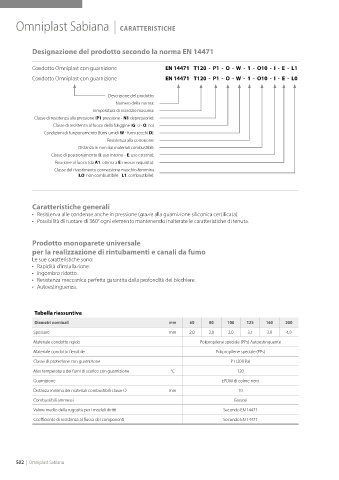

Page 506 - SABIANA - CATALOGO 2024 - FIDRA

Omniplast Sabiana | CARATTERISTICHE

Designazione del prodotto secondo la norma EN 14471

Condotto Omniplast con guarnizione EN 14471 T120 - P1 - O - W - 1 - O10 - I - E - L1
Condotto Omniplast con guarnizione EN 14471 T120 - P1 - O - W - 1 - O10 - I - E - L0

Descrizione del prodotto:
Numero della norma:
Temperatura di esercizio massima:
Classe di resistenza alla pressione (P1 pressione - N1 depressione):
Classe di resistenza al fuoco della fuliggine (G: si - O: no)
Condizioni di funzionamento (fumi umidi W - fumi secchi D):
Resistenza alla corrosione:
Distanza in mm dai materiali combustibili:
Classe di posizionamento (I: uso interno - E: uso esterno):
Reazione al fuoco (da A1: ottima a E: nessun requisito):
Classe del rivestimento connessione maschio-femmina
(LO: non combustibile - L1: combustibile):

Caratteristiche generali
• Resistenza alle condense anche in pressione (grazie alla guarnizione siliconica certificata).
• Possibilità di ruotare di 360° ogni elemento mantenendo inalterate le caratteristiche di tenuta.

Prodotto monoparete universale
per la realizzazione di rintubamenti e canali da fumo
Le sue caratteristiche sono:
• Rapidità d’installazione.
• Ingombro ridotto.
• Resistenza meccanica perfetta garantita dalla profondità del bicchiere.
• Autoestinguenza.

Tabella riassuntiva
Diametri nominali mm 60 80 100 125 160 200
Spessore mm 2,0 2,0 2,0 3,1 3,9 4,9
Materiale condotto rigido Polipropilene speciale (PPs) Autoestinguente
Materiale condotto flessibile Polipropilene speciale (PPs)

Classe di protezione con guarnizione P1 (200 Pa)
Max temperatura dei fumi di scarico con guarnizione °C 120
Guarnizione EPDM di colore nero
Distanza minima dei materiali combustibili classe O mm 10
Combustibili ammessi Gassosi
Valore medio della rugosità per i moduli diritti Secondo EN 14471
Coefficiente di resistenza al flusso dei componenti Secondo EN 14471

502 | Omniplast Sabiana
