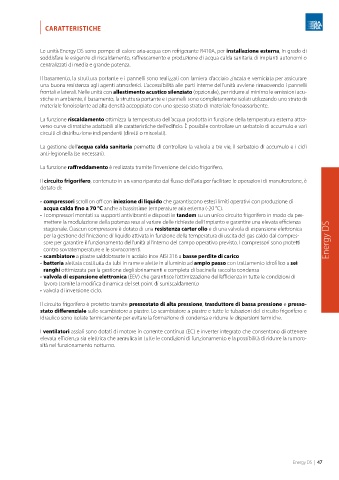

Page 51 - SABIANA - CATALOGO 2024 - FIDRA
P. 51
| CARATTERISTICHE
Le unità Energy DS sono pompe di calore aria-acqua con refrigerante R410A, per installazione esterna, in grado di
soddisfare le esigenze di riscaldamento, raffrescamento e produzione di acqua calda sanitaria di impianti autonomi o
centralizzati di media e grande potenza.
Il basamento, la struttura portante e i pannelli sono realizzati con lamiera d’acciaio zincata e verniciata per assicurare
una buona resistenza agli agenti atmosferici. L’accessibilità alle parti interne dell’unità avviene rimuovendo i pannelli
frontali e laterali. Nelle unità con allestimento acustico silenziato (opzionale), per ridurre al minimo le emissioni acu-
stiche in ambiente, il basamento, la struttura portante e i pannelli sono completamente isolati utilizzando uno strato di
materiale fonoisolante ad alta densità accoppiato con uno spesso strato di materiale fonoassorbente.
La funzione riscaldamento ottimizza la temperatura dell’acqua prodotta in funzione della temperatura esterna attra-
verso curve climatiche adattabili alle caratteristiche dell’edificio. È possibile controllare un serbatoio di accumulo e vari
circuiti di distribuzione indipendenti (diretti o miscelati).
La gestione dell’acqua calda sanitaria permette di controllare la valvola a tre vie, il serbatoio di accumulo e i cicli
anti-legionella (se necessari).
La funzione raffreddamento è realizzata tramite l’inversione del ciclo frigorifero.
Il circuito frigorifero, contenuto in un vano riparato dal flusso dell’aria per facilitare le operazioni di manutenzione, è
dotato di:
• compressori scroll on off con iniezione di liquido che garantiscono estesi limiti operativi con produzione di
acqua calda fino a 70 °C anche a bassissime temperature aria esterna (-20 °C).
• I compressori montati su supporti antivibranti e disposti in tandem su un unico circuito frigorifero in modo da per-
mettere la modulazione della potenza resa al variare delle richieste dell’impianto e garantire una elevata efficienza
stagionale. Ciascun compressore è dotato di una resistenza carter olio e di una valvola di espansione elettronica
per la gestione dell’iniezione di liquido attivata in funzione della temperatura di uscita del gas caldo dal compres-
sore per garantire il funzionamento dell’unità all’interno del campo operativo previsto. I compressori sono protetti Energy DS
contro sovratemperature e le sovracorrenti.
• scambiatore a piastre saldobrasate in acciaio inox AISI 316 a basse perdite di carico
• batteria alettata costituita da tubi in rame e alette in alluminio ad ampio passo con trattamento idrofilico a sei
ranghi ottimizzata per la gestione degli sbrinamenti e completa di bacinella raccolta condensa
• valvola di espansione elettronica (EEV) che garantisce l’ottimizzazione dell’efficienza in tutte le condizioni di
lavoro tramite la modifica dinamica del set point di surriscaldamento
• valvola di inversione ciclo.
Il circuito frigorifero è protetto tramite pressostato di alta pressione, trasduttore di bassa pressione e presso-
stato differenziale sullo scambiatore a piastre. Lo scambiatore a piastre e tutte le tubazioni del circuito frigorifero e
idraulico sono isolate termicamente per evitare la formazione di condensa e ridurre le dispersioni termiche.
I ventilatori assiali sono dotati di motore in corrente continua (EC) e inverter integrato che consentono di ottenere
elevata efficienza sia elettrica che aeraulica in tutte le condizioni di funzionamento e la possibilità di ridurre la rumoro-
sità nel funzionamento notturno.
