| DIMENSIONI

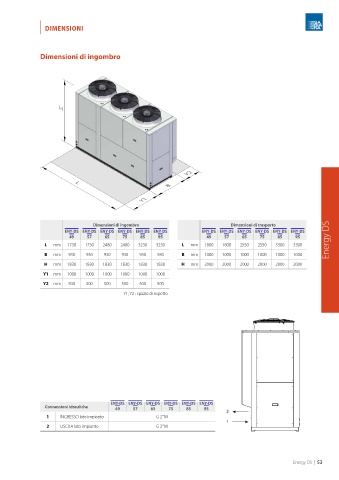

Dimensioni di ingombro

Dimensioni di ingombro Dimensioni di trasporto
ENY-DS ENY-DS ENY-DS ENY-DS ENY-DS ENY-DS ENY-DS ENY-DS ENY-DS ENY-DS ENY-DS ENY-DS
49 57 65 75 85 95 49 57 65 75 85 95
L mm 1730 1730 2480 2480 3230 3230 L mm 1800 1800 2550 2550 3300 3300 Energy DS
B mm 930 930 930 930 930 930 B mm 1000 1000 1000 1000 1000 1000
H mm 1830 1830 1830 1830 1830 1830 H mm 2000 2000 2000 2000 2000 2000
Y1 mm 1000 1000 1000 1000 1000 1000

Y2 mm 500 500 500 500 500 500
Y1, Y2 : spazio di rispetto

ENY-DS ENY-DS ENY-DS ENY-DS ENY-DS ENY-DS
Connessioni idrauliche 49 57 65 75 85 95
2
1 INGRESSO lato impianto G 2” M
1
2 USCITA lato impianto G 2” M

Energy DS | 53
