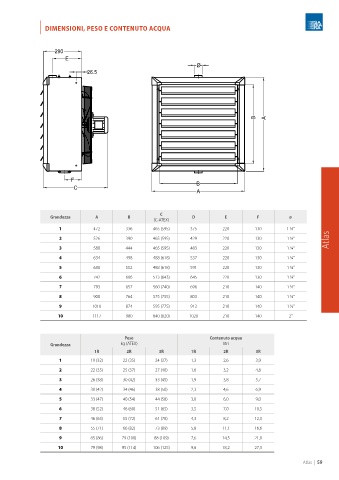

| DIMENSIONI, PESO E CONTENUTO ACQUA

290
E
Ø
26.5

B A

F B
C
A

Grandezza A B C D E F ø
(C-ATEX)
1 472 336 465 (595) 375 220 130 1 ¼”
2
290 526 390 465 (595) 429 220 130 1 ¼” Atlas
3 E 580 444 465 (595) 483 220 130 1 ¼”
Ø
4 26.5 498 488 (618) 537 220 130 1 ¼”
634
5 688 552 488 (618) 591 220 130 1 ¼”
6 742 606 513 (643) 645 220 130 1 ¼”
7 793 657 560 (740) 696 210 140 1 ½”
8 900 764 575 (755) 803 210 140 1 ½”
9 1010 874 595 (775) 913 210 140 A 1 ½”
B
10 1117 980 640 (820) 1020 210 140 2”

Peso Contenuto acqua
Grandezza kg (ATEX) litri
1R 2R 3R 1R 2R 3R
1 19 (32) 22 (35) 24 (37) 1,3 2,6 3,9
2 F 22 (35) 25 (37) 27 (40) 1,6 B 3,2 4,8
C
3 26 (38) 30 (42) 33 (45) 1,9 A 3,8 5,7
4 30 (42) 34 (46) 38 (50) 2,3 4,6 6,9
5 33 (47) 40 (54) 44 (58) 3,0 6,0 9,0
6 38 (52) 46 (60) 51 (65) 3,5 7,0 10,5
7 46 (63) 55 (72) 61 (78) 4,3 8,2 12,3
8 55 (71) 66 (82) 73 (89) 5,8 11,1 16,6
9 65 (86) 79 (100) 88 (109) 7,6 14,5 21,8

10 79 (98) 95 (114) 106 (125) 9,6 18,2 27,3

Atlas | 59
