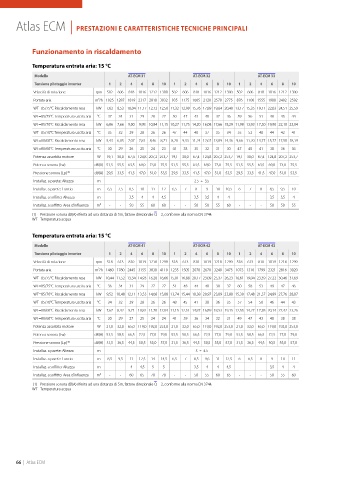

Page 70 - SABIANA - CATALOGO 2024 - FIDRA

Atlas ECM | PRESTAZIONI E CARATTERISTICHE TECNICHE PRINCIPALI

Funzionamento in riscaldamento

Temperatura entrata aria: 15 °C
Modello AT-ECM 31 AT-ECM 32 AT-ECM 33
Tensione pilotaggio inverter 1 2 4 6 8 10 1 2 4 6 8 10 1 2 4 6 8 10
Velocità di rotazione rpm 502 606 818 1016 1212 1300 502 606 818 1016 1212 1300 502 606 818 1016 1212 1300
Portata aria m³/h 1025 1287 1819 2317 2810 3032 935 1175 1665 2120 2570 2775 876 1100 1555 1980 2402 2592
WT=85/75°C Riscaldamento resa kW 7,62 8,53 10,04 11,17 12,12 12,50 11,32 12,99 15,76 17,89 19,64 20,40 13,17 15,35 19,11 22,03 24,51 25,59
WT=85/75°C Temperatura uscita aria °C 37 34 31 29 28 27 50 47 43 40 37 36 59 56 51 48 45 44
WT=85/70°C Riscaldamento resa kW 6,86 7,66 9,00 9,98 10,84 11,15 10,27 11,75 14,20 16,08 17,66 18,29 11,98 13,93 17,30 19,90 22,10 23,04
WT=85/70°C Temperatura uscita aria °C 35 32 29 28 26 26 47 44 40 37 35 34 55 52 48 44 42 41
WT=80/60°C Riscaldamento resa kW 5,43 6,05 7,07 7,81 8,46 8,71 8,20 9,33 11,24 12,67 13,89 14,36 9,66 11,20 13,77 15,77 17,50 18,19
WT=80/60°C Temperatura uscita aria °C 30 29 26 25 24 23 41 38 35 32 31 30 47 45 41 38 36 36
Potenza assorbita motore W 19,1 30,0 67,4 124,8 207,2 253,7 19,1 30,0 67,4 124,8 207,2 253,7 19,1 30,0 67,4 124,8 207,2 253,7
Potenza sonora (Lw) dB(A) 51,5 55,5 63,5 69,0 73,0 75,5 51,5 55,5 63,5 69,0 73,0 75,5 51,5 55,5 63,5 69,0 73,0 75,5
Pressione sonora (Lp) (1) dB(A) 29,5 33,5 41,5 47,0 51,0 53,5 29,5 33,5 41,5 47,0 51,0 53,5 29,5 33,5 41,5 47,0 51,0 53,5
Installaz. a parete: Altezza m 2.5 ÷ 3,5
Installaz. a parete: Lancio m 6,5 7,5 8,5 10 11 12 6,5 7 8 9 10 10,5 6 7 8 8,5 9,5 10
Installaz. a soffitto: Altezza m - - 3,5 4 4 4,5 - - 3,5 3,5 4 4 - - - 3,5 3,5 4
Installaz. a soffitto: Area d’influenza m² - - 50 55 60 60 - - 50 50 55 60 - - - 50 50 55
(1) Pressione sonora dB(A) riferita ad una distanza di 5m, fattore direzionale Q = 2, conforme alla norma EN 3744.
WT Temperatura acqua

Temperatura entrata aria: 15 °C
Modello AT-ECM 41 AT-ECM 42 AT-ECM 43
Tensione pilotaggio inverter 1 2 4 6 8 10 1 2 4 6 8 10 1 2 4 6 8 10
Velocità di rotazione rpm 518 613 810 1019 1218 1299 518 613 810 1019 1218 1299 518 613 810 1019 1218 1299
Portata aria m³/h 1460 1780 2445 3155 3830 4110 1235 1505 2070 2670 3240 3475 1073 1310 1799 2321 2816 3020
WT=85/75°C Riscaldamento resa kW 10,44 11,52 13,34 14,93 16,20 16,66 15,01 16,88 20,17 23,09 25,37 26,23 16,61 19,04 23,39 27,22 30,46 31,69
WT=85/75°C Temperatura uscita aria °C 36 34 31 29 27 27 51 48 44 40 38 37 60 58 53 49 47 46
WT=85/70°C Riscaldamento resa kW 9,52 10,48 12,11 13,53 14,68 15,08 13,74 15,44 18,38 20,97 23,09 23,88 15,30 17,48 21,37 24,89 27,76 28,87
WT=85/70°C Temperatura uscita aria °C 34 32 29 28 26 26 48 45 41 38 36 35 57 54 50 46 44 43
WT=80/60°C Riscaldamento resa kW 7,67 8,42 9,71 10,82 11,70 12,04 11,15 12,51 14,87 16,89 18,53 19,15 12,55 14,27 17,38 20,14 22,42 23,26
WT=80/60°C Temperatura uscita aria °C 30 29 27 25 24 24 41 39 36 34 32 31 49 47 43 40 38 38
Potenza assorbita motore W 21,0 32,0 65,0 119,0 192,0 253,0 21,0 32,0 65,0 119,0 192,0 253,0 21,0 32,0 65,0 119,0 192,0 253,0
Potenza sonora (Lw) dB(A) 53,5 58,5 66,5 72,5 77,0 79,0 53,5 58,5 66,5 72,5 77,0 79,0 53,5 58,5 66,5 72,5 77,0 79,0
Pressione sonora (Lp) (1) dB(A) 31,5 36,5 44,5 50,5 55,0 57,0 31,5 36,5 44,5 50,5 55,0 57,0 31,5 36,5 44,5 50,5 55,0 57,0
Installaz. a parete: Altezza m 3 ÷ 4.5
Installaz. a parete: Lancio m 8,5 9,5 11 12,5 14 14,5 6,5 7 8,5 9,6 11 12,5 6 6,5 8 9 10 11
Installaz. a soffitto: Altezza m - - 4 4,5 5 5 - - 3,5 4 4 4,5 - - - 3,5 4 4
Installaz. a soffitto: Area d’influenza m² - - 60 65 70 70 - - 50 55 60 65 - - - 50 55 60
(1) Pressione sonora dB(A) riferita ad una distanza di 5m, fattore direzionale Q = 2, conforme alla norma EN 3744.
WT Temperatura acqua

66 | Atlas ECM
