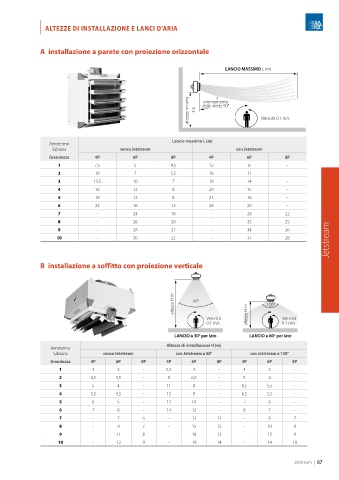

| ALTEZZE DI INSTALLAZIONE E LANCI D’ARIA 0 10 20 30 40 50 60

A installazione a parete con proiezione orizzontale

20 30
50
40
0
50
40
10
10
20 30
0 10 20 30 40 50 60 60 0 10 20 30 40 50 60 60 LANCIO MASSIMO L (m)
0
altezza minima 3m delle alette 90° Velocità 0.1 m/s
orientamento

Lancio massimo L (m)
Aerotermo
Sabiana senza Jetstream con Jetstream
Grandezza 4P 6P 8P 4P 6P 8P
1 7,5 5 4,5 12 8 -
2 10 7 5,5 16 11 -
3 13,5 10 7 18 14 -
4 16 12 8 20 15 -
5 18 13 8 23 16 -
6 22 16 12 28 20 -
7 - 24 18 - 28 22
8 - 26 20 - 32 25
Jetstream
9 - 28 21 - 34 26
10 - 30 22 - 37 28

B installazione a soffitto con proiezione verticale

altezza H m 60° 120°

Velocità altezza H m Velocità
0.1 m/s 0.1 m/s

LANCIO a 30° per lato LANCIO a 60° per lato
Altezza di installazione H (m)
Aerotermo
Sabiana senza Jetstream con Jetstream a 60° con Jetstream a 120°
Grandezza 4P 6P 8P 4P 6P 8P 4P 6P 8P
1 4 3 - 5,5 4 - 4 3 -
2 4,5 3,5 - 8 6,5 - 5 4 -
3 5 4 - 11 8 - 6,5 5,5 -
4 5,5 4,5 - 12 9 - 6,5 5,5 -
5 6 5 - 13 10 - 7 6 -
6 7 6 - 14 12 - 8 7 -
7 - 7 6 - 13 11 - 8 7
8 - 9 7 - 15 12 - 10 8
9 - 11 8 - 18 13 - 13 9
10 - 12 9 - 19 14 - 14 10

Jetstream | 87
