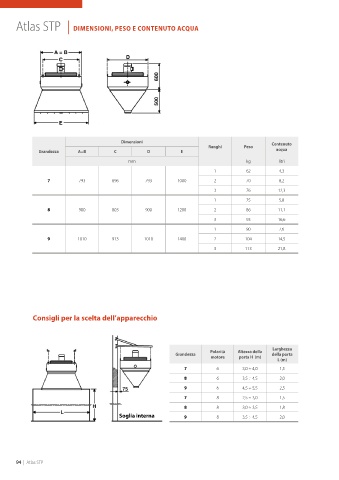

Page 98 - SABIANA - CATALOGO 2024 - FIDRA

Atlas STP | DIMENSIONI, PESO E CONTENUTO ACQUA

Dimensioni Contenuto
Ranghi Peso
Grandezza A=B C D E acqua
mm kg litri
1 62 4,3
7 793 696 793 1000 2 70 8,2
3 76 12,3
1 75 5,8
8 900 803 900 1200 2 86 11,1

3 93 16,6
1 90 7,6
9 1010 913 1010 1400 2 104 14,5
3 113 21,8

Consigli per la scelta dell’apparecchio

Larghezza
Polarità Altezza della
Grandezza della porta
motore porta H (m)
L (m)
7 6 3,0 ÷ 4,0 1,5
8 6 3,5 ÷ 4,5 2,0
9 6 4,5 ÷ 5,5 2,5
7 8 2,5 ÷ 3,0 1,5

8 8 3,0 ÷ 3,5 1,8
Soglia interna 9 8 3,5 ÷ 4,5 2,0

94 | Atlas STP
