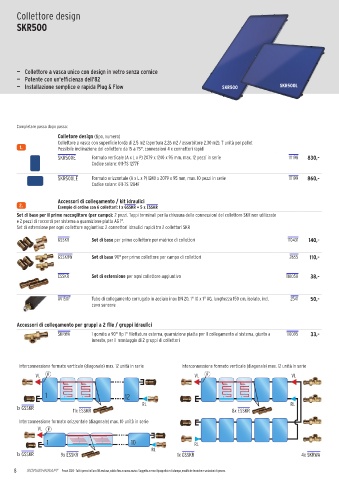

Page 8 - SONNENKRAFT - LISTINO SOLARE 2024 - FIDRA

Collettore design

SKR500

— Collettore a vasca unico con design in vetro senza cornice
— Potente con un'efficienza dell'82
— Installazione semplice e rapida Plug & Flow SKR500 SKR500L

Completare passo dopo passo:
Colletore design (tipo, numero)
Collettore a vasca con superficie lorda di 2,5 m2 (apertura 2,26 m2 / assorbitore 2,30 m2), 7 unità per pallet
1. Possibile inclinazione del collettore da 15 a 75°, connessioni 4 x connettori rapidi
SKR500E Formato verticale (A x L x P) 2079 x 1240 x 95 mm, max. 12 pezzi in serie 111198 830,-
Codice solare: 011-7S 1277F

SKR500LE Formato orizzontale (A x L x P) 1240 x 2079 x 95 mm, max. 10 pezzi in serie 111199 860,-
Codice solare: 011-7S 1284F

Accessori di collegamento / kit idraulici
2. Esempio di ordine con 6 collettori: 1 x GSSKR + 5 x ESSKR
Set di base per il primo raccoglitore (per campo): 2 pezzi. Tappi terminali per la chiusura delle connessioni del collettore SKR non utilizzate
e 2 pezzi di raccordi per sistema a guarnizione piatta AG 1".
Set di estensione per ogni collettore aggiuntivo: 2 connettori idraulici rapidi tra 2 collettori SKR

GSSKR Set di base per primo collettore per matrice di collettori 110431 140,-

GSSKRW Set di base 90° per primo collettore per campo di collettori 2655 110,-

ESSKR Set di estensione per ogni collettore aggiuntivo 110050 38,-

AV150F Tubo di collegamento corrugato in acciaio inox DN 20, 1" IG x 1" AG, lunghezza 150 cm, isolato, incl. 2541 50,-
cavo sensore

Accessori di collegamento per gruppi a 2 file / gruppi idraulici

SKRWA 1 gomito a 90° Rp 1" filettatura esterna, guarnizione piatta per il collegamento al sistema, giunto a 110095 33,-
innesto, per il montaggio di 2 gruppi di collettori

Interconnessione formato verticale (diagonale) max. 12 unità in serie Interconnessione formato verticale (diagonale) max. 12 unità in serie
VL VL VL

1 12
RL RL
1x GSSKR
11x ESSKR 8x ESSKR
Interconnessione formato orizzontale (diagonale) max. 10 unità in serie
VL

1 10 RL
RL
1x GSSKR 9x ESSKR 1x GSSKR 4x SKRWA

8 Prezzi 2024 - Tutti i prezzi in Euro IVA esclusa, valido fino a nuovo avviso. Soggetto a errori tipografici e di stampa, modifiche tecniche e variazioni di prezzo.
