ATTUATORE ELETTRICO 100 per valvole a sfera motorizzabili ATTUATORE ELETTRICO 100 per valvole a sfera motorizzabili
ATTUATORE ELETTRICO 100 ON/OFF
PER VALVOLE A SFERA MOTORIZZABILI
SCOPRI DI PIÙ

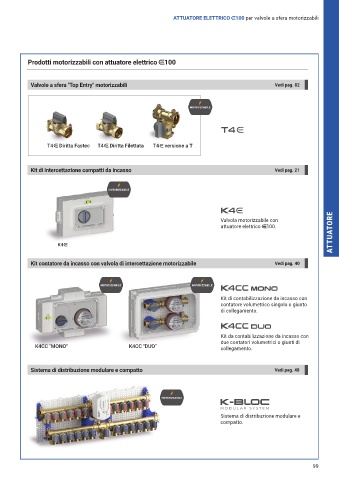

Attuatore elettrico 100 ON/OFF Prodotti motorizzabili con attuatore elettrico 100
Comprende:
• Attuatore elettrico 100 ON/OFF Valvole a sfera "Top Entry" motorizzabili Vedi pag. 82
• Cavo 1,25 m con connettore Molex Micro-Fit
Codice Tensione Posizione microinterruttore ausiliario Conf. Prezzo
E1045100 AC 110 – 230 V
A valvola Chiusa 1 € 146,00
E1046100 AC/DC 24 V T4
Diritta Filettata
Codice Tensione Posizione microinterruttore ausiliario Conf. Prezzo T4 Diritta Fastec T4 Diritta Filettata T4 versione a T
E1042100 AC 110 – 230 V
A valvola Aperta 1 € 146,00
(valvola di zona)
E1044100 AC/DC 24 V
Kit di intercettazione compatti da incasso Vedi pag. 21
DATI TECNICI
Comando ON/OFF
Alimentazione AC 110 - 230V K4
AC/DC 24V
Valvola motorizzabile con
Frequenza di alimentazione 50/60 Hz
attuatore elettrico 100.
Assorbimento in funzione 2,3 W ATTUATORE
Assorbimento in mantenimento 0,9 W
K4
Microinterruttori ausiliari Commutazione valvola chiusa
Commutazione valvola aperta
Kit contatore da incasso con valvola di intercettazione motorizzabile Vedi pag. 40
Collegamento e alimentazione Cavo 1,25 m - 6 poli
connettore Molex Micro-Fit o compatibili
Tempo di attuazione 24s / 90°
K4CC mono
Livello di rumorosità 37 dB
Kit di contabilizzazione da incasso con
Certificazione IEC/EN 60730
contatore volumetrico singolo o giunto
Temperatura ambiente -30 °C ÷ 50 °C (max grado di umidità 95%) di collegamento.
95 mm K4CC duo
Kit da contabilizzazione da incasso con
36 mm 59 mm K4CC "MONO" K4CC "DUO" due contatori volumetrici o giunti di
collegamento.
18 mm Sistema di distribuzione modulare e compatto Vedi pag. 48
Cavo opzionale 3 metri per attuatore elettrico 100
Sistema di distribuzione modulare e
compatto.
Codice Descrizione Conf. Prezzo
KA00K00014 Kit cavo 6P X 3M + connettore Micro-Fit 1 € 34,90
