SERIE K2 Sistema modulare di distribuzione e intercettazione linee gas sottotraccia SERIE K2 Sistema modulare di distribuzione e intercettazione linee gas sottotraccia

K2.3 SK Collettore distribuzione mono-intercettazione (2 uscite)
K2. 3 SK Colle tt or e distribuzione mono-inte r ce ttazione (2 uscite)

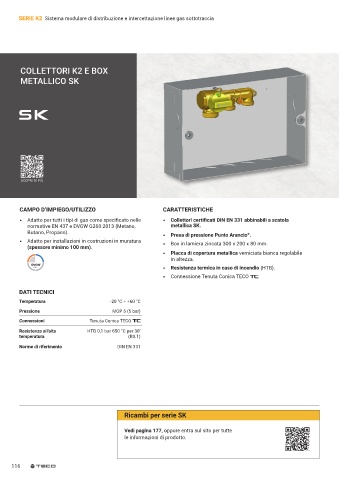

COLLETTORI K2 E BOX
METALLICO SK Comprende: Non comprende:
• N° 1 collettore con intercettazione generale • Raccordi Tenuta Conica (pag. 118)
e due uscite • Kit prova di pressione (pag. 119)
• Presa di pressione Punto Arancio ®
•

Kit di fissaggio
sK Connessioni
Codice kit DN Entrata Uscita Conf. Prezzo
K203CC19900 DN20 5 € 64,10
Vedi pag. 118

SCOPRI DI PIÙ
K2.4 SK Collettore distribuzione mono-intercettazione (3 uscite)

CAMPO D’IMPIEGO/UTILIZZO CARATTERISTICHE Comprende: Non comprende: (pag. 118)
•
•
Raccordi Tenuta Conica
N° 1 collettore con intercettazione generale
• Adatto per tutti i tipi di gas come specificato nelle • Collettori certificati DIN EN 331 abbinabili a scatola e tre uscite • Kit prova di pressione (pag. 119)

normative EN 437 e DVGW G260:2013 (Metano, metallica SK. • Presa di pressione Punto Arancio ®
Butano, Propano). • Presa di pressione Punto Arancio . • Kit di fissaggio

®
• Adatto per installazioni in costruzioni in muratura • Box in lamiera zincata 300 x 200 x 80 mm.
(spessore minimo 100 mm). Connessioni
• Placca di copertura metallica verniciata bianca regolabile Codice kit DN Entrata Uscita Conf. Prezzo
in altezza. K204DC19900 DN20 5 € 75,70
• Resistenza termica in caso di incendio (HTB).
• Connessione Tenuta Conica TECO . Vedi pag. 118 SERIE K2
DATI TECNICI
Temperatura -20 °C ÷ +60 °C
Box Metallico SK
Pressione MOP 5 (5 bar)
Connessioni Tenuta Conica TECO 10 mm
Comprende:
Resistenza all'alta HTB 0,1 bar 650 °C per 30'
temperatura (B0.1) • Box in lamiera zincata 300 x 200 x 80 mm
• Placca di copertura metallica verniciata
210 mm
Norme di riferimento DIN EN 331 bianca regolabile in altezza
Codice kit Conf. Prezzo
SK00001011 1 € 81,00

330 mm
Esempio installazione con elettrovalvola
La cassetta metallica SK è una soluzione ideale
nel caso in cui sia necessario installare una
Ricambi per serie SK elettrovalvola di sicurezza.

Vedi pagina 177, oppure entra sul sito per tutte
le informazioni di prodotto.
