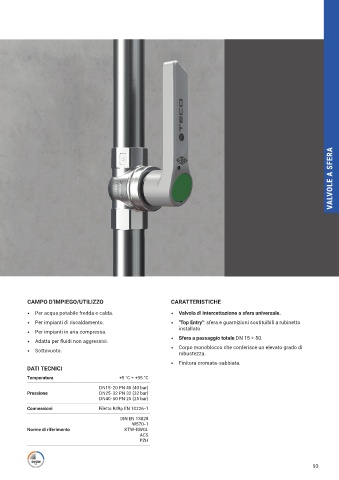

P. 95
T4 Valvole di intercettazione a sfera "TOP ENTRY"
VALVOLE DI INTERCETTAZIONE
A SFERA UNIVERSALE
"TOP ENTRY"
T4 - T4J
VALVOLE A SFERA
E
"T
"T
E
BI
L
L
OP E
TR
Y"
Y"
TR
OP E
N
N
SFE
RA E
SFE
SFERA ESTRAIBILE "TOP ENTRY"
RA E
STRAI
BI
SFE RA E STRAI BI L E "T OP E N TR Y"
STRAI
CORPO MONOBL OCCO
CORPO MONOBLOCCO
OCCO
CORPO MONOBL
CORPO MONOBLOCCO
SCOPRI DI PIÙ
SCOPRI DI PIÙ
CAMPO D’IMPIEGO/UTILIZZO CARATTERISTICHE
• Per acqua potabile fredda e calda. • Valvola di intercettazione a sfera universale.
• Per impianti di riscaldamento. • "Top Entry": sfera e guarnizioni sostituibili a rubinetto
• Per impianti in aria compressa. installato.
• Adatta per fluidi non aggressivi. • Sfera a passaggio totale DN 15 ÷ 50.
• Sottovuoto. • Corpo monoblocco che conferisce un elevato grado di
robustezza.
• Finitura cromata-sabbiata.
DATI TECNICI
Temperatura +5 °C ÷ +95 °C
DN15-20 PN 40 (40 bar)
Pressione DN25-32 PN 32 (32 bar)
DN40-50 PN 25 (25 bar)
Connessioni Filetto R/Rp EN 10226-1
DIN EN 13828
W570-1
Norme di riferimento KTW-BWGL
ACS
PZH
