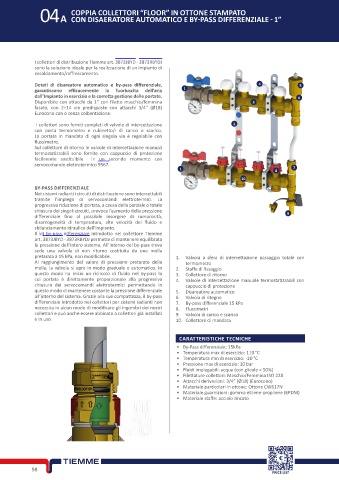

COPPIA COLLETTORI “FLOOR” IN OTTONE STAMPATO
04A CON DISAERATORE AUTOMATICO E BY-PASS DIFFERENZIALE - 1”

I collettori di distribuzione Tiemme art. 3873JBYD - 3873RBYDJ
sono la soluzione ideale per la realizzazione di un impianto di
riscaldamento/raffrescamento.

Dotati di disareatore automatico e by-pass differenziale, 4 5
garantiscono efficacemente la fuoriuscita dell’aria 1
dall’Impianto in esercizio e la corretta gestione delle portate. 6
Disponibile con attacchi da 1” con filetto maschio/femmina 3
fasato, con 2÷14 vie predisposte con attacchi 3/4” (Ø18)
Eurocono con o senza coibentazione.
I collettori sono forniti completi di valvole di intercettazione 2
con porta termometro e rubinetto/i di carico e scarico.
La portata in mandata di ogni singola via è regolabile con
flussimetro.
Sul collettore di ritorno le valvole di intercettazione manuali
termostatizzabili sono fornite con cappuccio di protezione
facilmente sostituibile in un secondo momento con
servocomando elettrotermico 9567.
1 8 7
10
BY-PASS DIFFERENZIALE
Nei sistemi radianti i circuiti di distribuzione sono intercettabili
tramite l’impiego di servocomandi elettrotermici. La
progressiva riduzione di portata, a causa della parziale o totale
chiusura dei singoli circuiti, provoca l’aumento della pressione 9
differenziale fino al possibile insorgere di rumorosità,
disomogeneità di temperatura, alte velocità del fluido e
sbilanciamento idraulico dell’impianto.
Il kit by-pass differenziale introdotto nel collettore Tiemme
art. 3873JBYD - 3873RBYDJ permette di mantenere equilibrata
la pressione dell’intero sistema. All’interno del by-pass trova
sede una valvola di non ritorno costituita da una molla
pretarata a 15 kPa, non modificabile. 1. Valvola a sfera di intercettazione passaggio totale con
Al raggiungimento del valore di pressione pretarato della termometro
molla, la valvola si apre in modo graduale e automatico. In 2. Staffe di fissaggio
questo modo ha inizio un ricircolo di fluido nel by-pass la 3. Collettore di ritorno
cui portata è direttamente proporzionale alla progressiva 4. Valvole di intercettazione manuale termostatizzabili con
chiusura dei servocomandi elettrotermici permettendo in cappuccio di protezione
questo modo di mantenere costante la pressione differenziale 5. Disareatore automatico
all’interno del sistema. Grazie alla sue compattezza, il by-pass 6. Valvola di ritegno
differenziale introdotto nei collettori per sistemi radianti non 7. By-pass differenziale 15 kPa
necessita in alcun modo di modificare gli ingombri dei nostri 8. Flussimetri
collettori e può anche essere abbinato a collettori già installati 9. Valvola di carico e scarico
e in uso. 10. Collettore di mandata

CARATTERISTICHE TECNICHE
• By-Pass differenziale: 15kPa
• Temperatura max di esercizio: 110 °C
• Temperatura min di esercizio: -20 °C
• Pressione max di esercizio: 10 bar
• Fluidi impiegabili: acqua (con glicole < 50%)
• Filettature collettori: Maschio/Femmina ISO 228
• Attacchi derivazioni: 3/4” (Ø18) (Eurocono)
• Materiale particolari in ottone: Ottone CW617N
• Materiale guarnizioni: gomma etilene-propilene (EPDM)
• Materiale staffe: acciaio zincato
