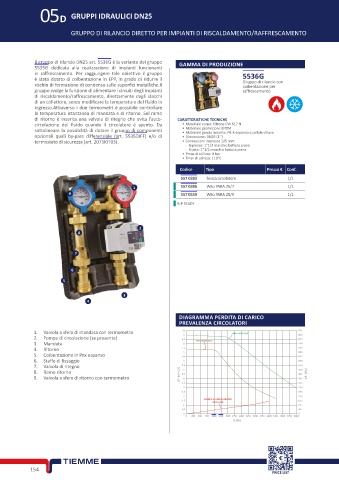

05D GRUPPI IDRAULICI DN25

GRUPPO DI RILANCIO DIRETTO PER IMPIANTI DI RISCALDAMENTO/RAFFRESCAMENTO

Il gruppo di rilancio DN25 art. 5536G è la variante del gruppo GAMMA DI PRODUZIONE
5535G dedicata alla realizzazione di impianti funzionanti
in raffrescamento. Per raggiungere tale obiettivo il gruppo 5536G
è stato dotato di coibentazione in EPP, in grado di ridurre il Gruppo di rilancio con
rischio di formazione di condensa sulle superfici metalliche.Il coibentazione per
gruppo svolge la funzione di alimentare i circuiti degli impianti raffrescamento
di riscaldamento/raffrescamento, direttamente dagli stacchi
di un collettore, senza modificare la temperatura del fluido in
ingresso.Attraverso i due termometri è possibile controllare
la temperatura istantanea di mandata e di ritorno. Sul ramo
di ritorno è inserita una valvola di ritegno che evita l’auto- CARATTERISTICHE TECNICHE
circolazione del fluido quando il circolatore è spento. Da • Materiale corpo: Ottone CW 617 N
sottolineare la possibilità di dotare il gruppo di componenti • Materiale guarnizioni: EPDM
• Materiale guscio isolante: PE-X espanso a cellule chiuse
opzionali quali by-pass differenziale (art. 5535DIFF) e/o di • Dimensione: DN25 (1’’)
termostato di sicurezza (art. 2075KIT03). • Connessioni interasse 125 mm:
- Ingresso: 1”1/2 maschio battuta piana
- Uscita: 1”1/2 maschio battuta piana
• Pmax di utilizzo: 8 bar
• Tmax di utilizzo: 110°C
Codice Tipo Prezzo € Conf.
557 0383 Senza circolatore 1/1
1 557 0386 Wilo PARA 25/7 1/1
9 557 0559 Wilo PARA 25/9 1/1
ErP READY

2
8

7

6
5

3
4

DIAGRAMMA PERDITA DI CARICO
PREVALENZA CIRCOLATORI
1. Valvola a sfera di mandata con termometro 9.5 9 Wilo PARA 25/9 93.1
88.2
2. Pompa di circolazione (se presente) 8.5 83.3
3. Mandata 8 WILO PARA 25/7 78.4
4. Ritorno 7.5 73.5
68.6
5. Coibentazione in Pex espanso 6.5 7 63.7
6. Staffe di fissaggio 6 58.8
7. Valvola di ritegno O] 5.5 53.9
8. Ramo ritorno 4.5 5 49.0 ΔP [kPa]
44.1
9. Valvola a sfera di ritorno con termometro ΔP [m H 2 4 39.2
3.5 34.3
3 29.4
2.5 24.5
2 19.6
PERDITA DI CARICO GRUPPO
1.5 IDRAULICO 14.7
1 9.8
0.5 4.9
0 0
0 250 500 750 1000 1250 1500 1750 2000 2250 2500 2750 3000 3250 3500 3750 4000
Q [l/h]
