06A TERMOREGOLAZIONE EVOLUTA CON CLIMAV 2.0 BUILDING MANAGEMENT

ESEMPI DI CONFIGURAZIONE

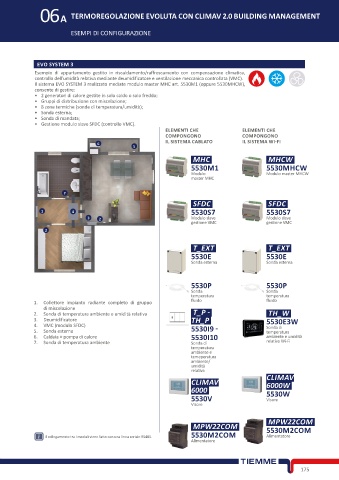

EVO SYSTEM 3
Esempio di appartamento gestito in riscaldamento/raffrescamento con compensazione climatica,
controllo dell’umidità relativa mediante deumidificatore e ventilazione meccanica controllata (VMC).
Il sistema EVO SYSTEM 3 realizzato mediate modulo master MHC art. 5530M1 (oppure 5530MHCW),
consente di gestire:
• 2 generatori di calore gestite in solo caldo o solo freddo;
• Gruppi di distribuzione con miscelazione;
• 8 zone termiche (sonde di temperatura/umidità);
• Sonda esterna;
• Sonda di mandata;
• Gestione modulo slave SFDC (controllo VMC).
ELEMENTI CHE ELEMENTI CHE
COMPONGONO COMPONGONO
IL SISTEMA CABLATO IL SISTEMA WI-FI
6
5
MHC MHCW
5530M1 5530MHCW
Modulo Modulo master MHCW
master MHC

7
SFDC SFDC

1 4 5530S7 5530S7
3 2 Modulo slave Modulo slave
gestione VMC gestione VMC
2

T_EXT T_EXT
5530E 5530E
Sonda esterna Sonda esterna

5530P 5530P
Sonda Sonda
temperatura temperatura
1. Collettore impianto radiante completo di gruppo fluido fluido
di miscelazione
2. Sonda di temperatura ambiente e umidità relativa T_P - TH_W
3. Deumidificatore TH_P 5530E3W
4. VMC (modulo SFDC) Sonda di
5. Sonda esterna 5530I9 - temperatura
6. Caldaia + pompa di calore 5530I10 ambiente e umidità
7. Sonda di temperatura ambiente Sonda di relativa Wi-Fi
temperatura
ambiente e
temeperatura
ambiente/
umidità
relativa
CLIMAV CLIMAV
6000W
6000 5530W
5530V Visore
Visore

MPW22COM
MPW22COM 5530M2COM

Il collegamento tra i moduli viene fatto con una linea seriale RS485. 5530M2COM Alimentatore
Alimentatore

175
