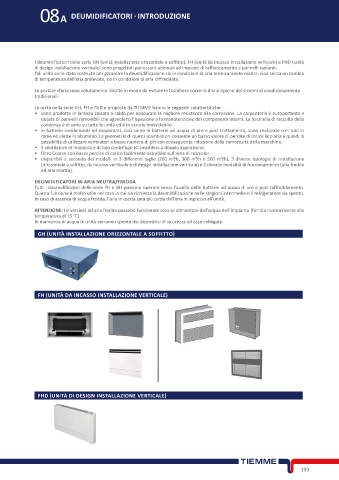

Page 209 - TIEMME - SISTEMI RADIANTI - FIDRA

08A DEUMIDIFICATORI - INTRODUZIONE

I deumidificatori delle serie GH (unità installazione orizzontale a soffitto), FH (unità da incasso installazione verticale) e FHD (unità
di design installazione verticale) sono progettati per essere abbinati ad impianti di raffrescamento a pannelli radianti.
Tali unità sono state costruite per garantire la deumidificazione sia in condizioni di aria termicamente neutra, cioè senza un cambio
di temperatura dell’aria prelevata, sia in condizioni di aria raffreddata.

Le portate d’aria sono volutamente ridotte in modo da evitare le fastidiose correnti d’aria tipiche dei sistemi di condizionamento
tradizionali.

Le unità della serie GH, FH e FHD e proposte da TIEMME hanno le seguenti caratteristiche:
• sono prodotte in lamiera zincata a caldo per assicurare la migliore resistenza alla corrosione. La carpenteria è autoportante e
dotata di pannelli removibili che agevolano l’ispezione e la manutenzione dei componenti interni. La bacinella di raccolta della
condensa è di serie su tutte le unità ed è in acciaio inossidabile;
• le batterie condensanti ed evaporanti, così come le batterie ad acqua di pre e post trattamento, sono realizzate con tubi in
rame ed alette in alluminio. La geometria di questi scambiatori consente un basso valore di perdite di carico lato aria e quindi la
possibilità di utilizzare ventilatori a basso numero di giri con conseguente riduzione della rumorosità della macchina;
• il ventilatore di mandata è di tipo centrifugo EC brushless a doppia aspirazione;
• filtro Coarse con basse perdite di carico facilmente estraibile sull'area di ricircolo;
• disponibili a seconda dei modelli in 3 differenti taglie (200 m³/h, 300 m³/h e 500 m³/h), 3 diverse tipologie di installazione
(orizzontale a soffitto, da incasso veriticale e di design installazione verticale) e 2 diverse modalità di funzionamento (aria fredda
ed aria neutra).

DEUMIDIFICATORI IN ARIA NEUTRA/FREDDA
Tutti i deumidificatori delle serie FH e GH possono operare senza l’ausilio delle batterie ad acqua di pre e post raffreddamento.
Questa funzione è molto utile nel caso in cui sia richiesta la deumidificazione nelle stagioni intermedie o il refrigeratore sia spento.
In caso di assenza di acqua fredda, l’aria in uscita sarà più calda dell’aria in ingresso all’unità.

ATTENZIONE: Le versioni ad aria fredda possono funzionare solo se alimentate dall’acqua dell’impianto (fornita normalmente alla
temperatura di 15 °C).
In mancanza di acqua le unità verranno spente dai dispositivi di sicurezza ad esse collegate.
GH (UNITÀ INSTALLAZIONE ORIZZONTALE A SOFFITTO)

FH (UNITÀ DA INCASSO INSTALLAZIONE VERTICALE)

FHD (UNITÀ DI DESIGN INSTALLAZIONE VERTICALE)

193
