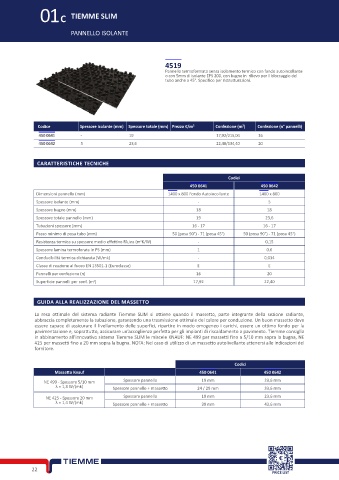

Page 38 - TIEMME - SISTEMI RADIANTI - FIDRA

01C TIEMME SLIM

PANNELLO ISOLANTE

4519
Pannello termoformato senza isolamento termico con fondo autoincollante
o con 5mm di isolante EPS 200, con bugne in rilievo per il bloccaggio del
tubo anche a 45°. Specifico per ristrutturazioni.

Codice Spessore isolante (mm) Spessore totale (mm) Prezzo €/m² Confezione (m²) Confezione (n° pannelli)
450 0641 - 19 17,92/215,04 16
450 0642 5 23,6 22,40/134,40 20

CARATTERISTICHE TECNICHE

Codici
450 0641 450 0642
Dimensioni pannello (mm) 1400 x 800 Fondo Autoincollante 1400 x 800
Spessore isolante (mm) - 5
Spessore bugne (mm) 18 18
Spessore totale pannello (mm) 19 23,6
Tubazioni spessore (mm) 16 - 17 16 - 17
Passo minimo di posa tubo (mm) 50 (posa 90°) - 71 (posa 45°) 50 (posa 90°) - 71 (posa 45°)
Resistenza termica su spessore medio effettivo Rλ,ins (m2K/W) - 0,15
Spessore lamina termoforata in PS (mm) 1 0,6
Conducibilità termica dichiarata (W/mk) - 0,034
Classe di reazione al fuoco EN 13501-1 (Euroclasse) E E
Pannelli per confezione (n) 16 20
Superficie pannelli per conf. (m2) 17,92 22,40

GUIDA ALLA REALIZZAZIONE DEL MASSETTO

La resa ottimale del sistema radiante Tiemme SLIM si ottiene quando il massetto, parte integrante della sezione radiante,
abbraccia completamente la tubazione, garantendo una trasmissione ottimale del calore per conduzione. Un buon massetto deve
essere capace di assicurare il livellamento delle superfici, ripartire in modo omogeneo i carichi, essere un ottimo fondo per la
pavimentazione e, soprattutto, assicurare un’accoglienza perfetta per gli impianti di riscaldamento a pavimento. Tiemme consiglia
in abbinamento all’innovativo sistema Tiemme SLIM le miscele KNAUF: NE 499 per massetti fino a 5/10 mm sopra la bugna, NE
425 per massetti fino a 20 mm sopra la bugna. NOTA: Nel caso di utilizzo di un massetto autolivellante attenersi alle indicazioni del
fornitore.

Codici
Massetto Knauf 450 0641 450 0642
NE 499 - Spessore 5/10 mm Spessore pannello 19 mm 23,6 mm
λ = 1,3 W/(mk) Spessore pannello + massetto 24 / 29 mm 33,6 mm
NE 425 - Spessore 20 mm Spessore pannello 19 mm 23,6 mm
λ = 1,4 W/(mk) Spessore pannello + massetto 39 mm 43,6 mm

22
PRICE LIST
