Page 62 - TIEMME - SISTEMI RADIANTI - FIDRA

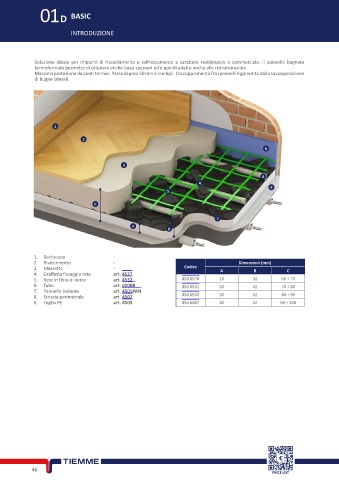

01D BASIC

INTRODUZIONE

Soluzione ideale per impianti di riscaldamento e raffrescamento a carattere residenziale e commerciale. Il pannello bugnato
termoformato permette di ottenere anche bassi spessori ed è quindi adatto anche alle ristrutturazioni.
Massima protezione da ponti termici. Passo di posa 50 mm e multipli. L’accoppiamento fra i pannelli è garantito dalla sovrapposizione
di bugne laterali.

1

2
8

3
6
4
9
5
C

7
A
B

1. Battiscopa -
2. Rivestimento - Dimensioni (mm)
3. Massetto - Codice A B C
4. Graffetta fissaggio rete art. 4527
5. Rete in fibra di vetro art. 4532 450 0570 10 32 60 ÷ 70
6. Tubo art. 0200B 450 0531 20 42 70 ÷ 80
7. Pannello isolante art. 4501PAN
8. Striscia perimetrale art. 4507 450 0532 30 52 80 ÷ 90
9. Foglio PE art. 4503 450 0687 40 62 90 ÷ 100

46
