Page 76 - TIEMME - SISTEMI RADIANTI - FIDRA

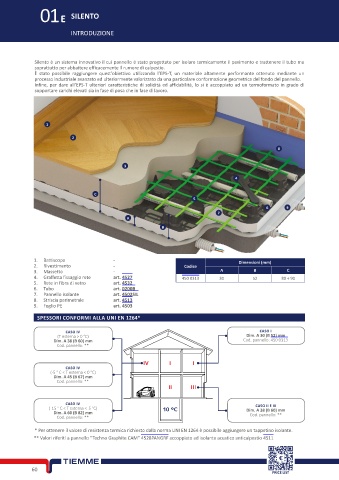

01E SILENTO

INTRODUZIONE

Silento è un sistema innovativo il cui pannello é stato progettato per isolare termicamente il pavimento e trattenere il tubo ma
soprattutto per abbattere efficacemente il rumore di calpestio.
È stato possibile raggiungere quest’obiettivo utilizzando l’EPS-T, un materiale altamente performante ottenuto mediante un
processo industriale avanzato ed ulteriormente valorizzato da una particolare conformazione geometrica del fondo del pannello.
Infine, per dare all’EPS-T ulteriori caratteristiche di solidità ed affidabilità, lo si è accoppiato ad un termoformato in grado di
sopportare carichi elevati sia in fase di posa che in fase di lavoro.

1

2
8

3
4

C
5
6 9
7
A
B

1. Battiscopa - Dimensioni (mm)
2. Rivestimento - Codice
3. Massetto - A B C
4. Graffetta fissaggio rete art. 4527 450 0313 30 52 80 ÷ 90
5. Rete in fibra di vetro art. 4532
6. Tubo art. 0200B
7. Pannello isolante art. 4502SIL
8. Striscia perimetrale art. 4513
9. Foglio PE art. 4503

SPESSORI CONFORMI ALLA UNI EN 1264*

CASO IV CASO I
(T esterna > 0 °C) Dim. A 30 (B 52) mm
Dim. A 38 (B 60) mm Cod. pannello: 450 0313
Cod. pannello: **

IV I I
CASO IV
(-5 ° C < T esterna < 0 °C)
Dim. A 45 (B 67) mm
Cod. pannello: **
II III

CASO IV
CASO II E III
(-15 ° C < T esterna < -5 °C) 10 °C Dim. A 38 (B 60) mm
Dim. A 60 (B 82) mm Cod. pannello: **
Cod. pannello: **
* Per ottenere il valore di resistenza termica richiesto dalla norma UNI EN 1264 è possibile aggiungere un tappetino isolante.
** Valori riferiti a pannello “Techno Graphite CAM” 4528PANGRF accoppiato ad isolante acustico anticalpestio 4511
