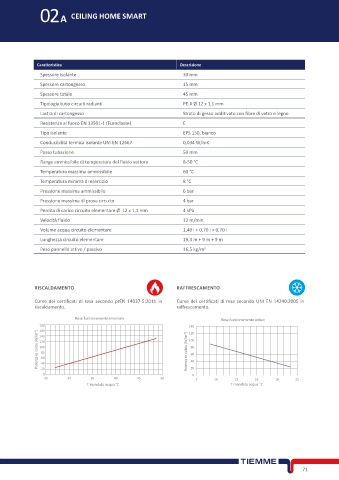

02A CEILING HOME SMART

Caratteristica Descrizione
Spessore isolante 30 mm
Spessore cartongesso 15 mm
Spessore totale 45 mm
Tipologia tubo circuiti radianti PE-X Ø 12 x 1,1 mm
Lastra di cartongesso Strato di gesso additivato con fibre di vetro e legno
Resistenza al fuoco EN 13501-1 (Euroclasse) E
Tipo isolante EPS 150, bianco
Conducibilità termica isolante UNI EN 12667 0,034 W/mK

Passo tubazione 50 mm
Range ammissibile di temperatura del fluido vettore 8-50 °C
Temperatura massima ammissibile 60 °C
Temperatura minima di esercizio 8 °C
Pressione massima ammissibile 6 bar
Pressione massima di prova circuito 4 bar
Perdita di carico circuito elementare Ø 12 x 1,1 mm 4 kPa

Velocità fluido 12 m/min.
Volume acqua circuito elementare 1,40 l + 0,70 l + 0,70 l
Lunghezza circuito elementare 19,3 m + 9 m + 9 m
Peso pannello attivo / passivo 16,5 kg/m2

RISCALDAMENTO RAFFRESCAMENTO

Curve dei certificati di resa secondo prEN 14037-5:2011 in Curve dei certificati di resa secondo UNI EN 14240:2005 in
riscaldamento. raffrescamento.

Rese funzionamento invernale Rese funzionamento es�vo
180 140
160
Potenza in caldo [W/m²] 120 Potenza in caldo [W/m²] 100
120
140
100
80
80
60
60
40
40
20
0 20 0
25 30 35 40 45 50 7 10 13 16 19 22
T mandata acqua °C T mandata acqua °C

71
