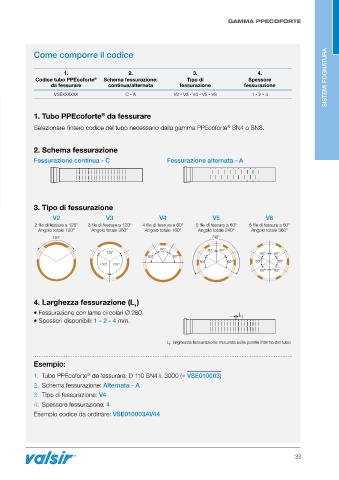

Page 35 - VALSIR - LISTINO EDILIZIA 2024 - FIDRA

GAMMA PPECOFORTE

SISTEMI FOGNATURA
Come comporre il codice

1. 2. 3. 4.
Codice tubo PPEcoforte ® Schema fessurazione: Tipo di Spessore
da fessurare continua/alternata fessurazione fessurazione
VSEXXXXXX C - A V2 - V3 - V4 - V5 - V6 1 - 2 - 4

®
1. Tubo PPEcoforte da fessurare
Selezionare l’intero codice del tubo necessario dalla gamma PPEcoforte SN4 o SN8.
®

2. Schema fessurazione
Fessurazione continua - C Fessurazione alternata - A

3. Tipo di fessurazione

V2 V3 V4 V5 V6
2 file di fessure a 120° 3 file di fessure a 120° 4 file di fessure a 60° 5 file di fessure a 60° 6 file di fessure a 60°
Angolo totale 120° Angolo totale 360° Angolo totale 180° Angolo totale 240° Angolo totale 360°
120° 240°
60° 60° 60°
120° 60° 60°
60° 60°
60° 60° 60° 60°
120° 120°
60° 60°

4. Larghezza fessurazione (L )
1
• Fessurazione con lame circolari Ø 280. L 1
• Spessori disponibili: 1 - 2 - 4 mm.

L : larghezza fessurazione misurata sulla parete interna del tubo
1

Esempio:

1. Tubo PPEcoforte da fessurare: D 110 SN4 L 3000 (= VSE010003)
®
2. Schema fessurazione: Alternata - A
3. Tipo di fessurazione: V4
4. Spessore fessurazione: 4
Esempio codice da ordinare: VSE010003AV44
