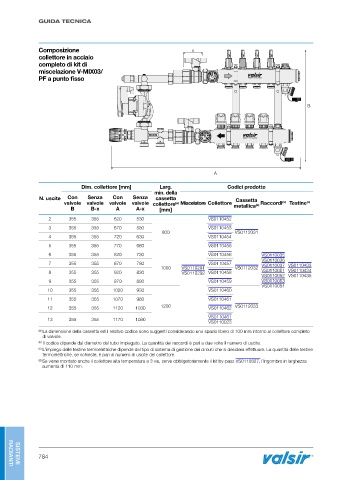

Page 786 - VALSIR - LISTINO ITS 2024 - FIDRA

GUIDA TECNICA

Composizione x
collettore in acciaio
completo di kit di
miscelazione V-MIX03/
PF a punto fisso

B

A

Dim. collettore [mm] Larg. Codici prodotto
min. della
N. uscite Con Senza Con Senza cassetta Cassetta
valvole valvole valvole valvole collettore (a) Miscelatore Collettore metallica (a) Raccordi (b) Testine (c)
B B-x A A-x [mm]
2 355 355 620 530 VS0110452
3 355 355 670 580 VS0110453
800 VS0112031
4 355 355 720 630 VS0110454
5 355 355 770 680 VS0110455
6 355 355 820 730 VS0110456 VS0110035
VS0110036
7 355 355 870 780 VS0110457 VS0110037 VS0110433
1000 VS0110291 VS0112032
8 355 355 920 830 VS0110292 VS0110458 VS0110051 VS0110434
VS0110052 VS0110435
9 355 355 970 880 VS0110459 VS0110053
VS0110054
10 355 355 1020 930 VS0110460
11 355 355 1070 980 VS0110461
12 355 355 1120 1030 1200 VS0110462 VS0112033
13 355 355 1170 1080 VS0110461
VS0110023
(a) La dimensione della cassetta ed il relativo codice sono suggeriti considerando uno spazio libero di 100 mm intorno al collettore completo
di valvole.
(b) Il codice dipende dal diametro del tubo impiegato. La quantità dei raccordi è pari a due volte il numero di uscite.
(c) L’impiego delle testine termoelettriche dipende dal tipo di sistema di gestione dei circuiti che si desidera effettuare. La quantità delle testine
termoelettriche, se richieste, è pari al numero di uscite del collettore.
(d) Se viene montato anche il collettore alta temperatura a 3 vie, serve obbligatoriamente il kit by-pass VS0110327, l’ingombro in larghezza
aumenta di 110 mm.
