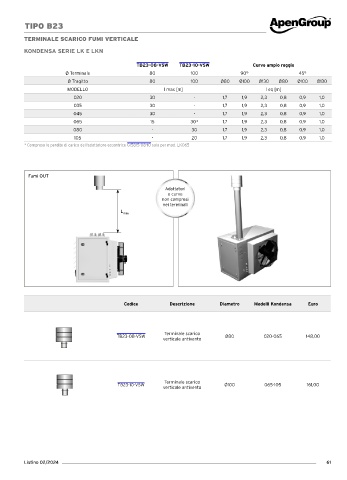

Page 61 - APENGROUP - LISTINO FEBBRAIO 2024

TIPO B23

TERMINALE SCARICO FUMI VERTICALE
KONDENSA SERIE LK E LKN

TB23-08-VSW TB23-10-VSW Curve ampio raggio
Ø Terminale 80 100 90° 45°
Ø Tragitto 80 100 Ø80 Ø100 Ø130 Ø80 Ø100 Ø130
MODELLO l max [m] l eq [m]
020 30 - 1,7 1,9 2,3 0,8 0,9 1,0
035 30 - 1,7 1,9 2,3 0,8 0,9 1,0
045 30 - 1,7 1,9 2,3 0,8 0,9 1,0
065 15 30* 1,7 1,9 2,3 0,8 0,9 1,0
080 - 30 1,7 1,9 2,3 0,8 0,9 1,0
105 - 20 1,7 1,9 2,3 0,8 0,9 1,0
* Compreso le perdite di carico dell'adattatore eccentrico G15815-08-10 solo per mod. LK065

Fumi OUT

Adattatori
e curve
non compresi
nei terminali
L max

Codice Descrizione Diametro Modelli Kondensa Euro

Terminale scarico
TB23-08-VSW Ø80 020-065 148,00
verticale antivento

Terminale scarico
TB23-10-VSW Ø100 065-105 161,00
verticale antivento

Listino 02/2024 61
