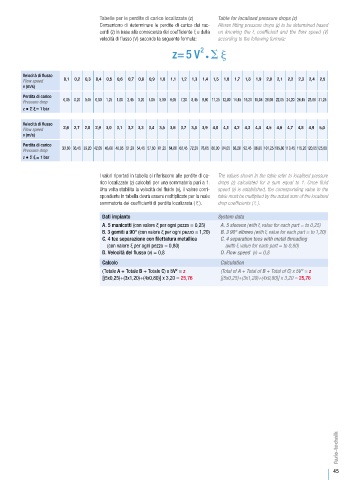

Tabelle per le perdite di carico localizzate (z) Table for localised pressure drops (z)
Consentono di determinare le perdite di carico dei rac- Allows fitting pressure drops (z) to be determined based
cordi (z) in base alla conoscenza dei coefficiente ξ e della on knowing the ξ coefficient and the flow speed (V)
velocità di flusso (V) secondo la seguente formula: according to the following formula:
2
z= 5 V •

Velocità di flusso

Flow speed 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2,0 2,1 2,2 2,3 2,4 2,5
v (m/s)
Perdita di carico

Pressure drop 0,05 0,20 0,45 0,80 1,25 1,80 2,45 3,20 4,05 5,00 6,05 7,20 8,45 9,80 11,25 12,80 14,45 16,20 18,05 20,00 22,05 24,20 26,45 28,80 31,25
z • Σ ξ = 1 bar

Velocità di flusso

Flow speed 2,6 2,7 2,8 2,9 3,0 3,1 3,2 3,3 3,4 3,5 3,6 3,7 3,8 3,9 4,0 4,1 4,2 4,3 4,4 4,5 4,6 4,7 4,8 4,9 5,0
v (m/s)
Perdita di carico
Pressure drop 33,80 36,45 39,20 42,05 45,00 48,05 51,20 54,45 57,80 61,25 64,80 68,45 72,20 76,05 80,00 84,05 88,20 92,45 96,80 101,25 105,80 110,45 115,20 120,05 125,00
z • Σ ξ = 1 bar

I valori riportati in tabella si riferiscono alle perdite di ca- The values shown in the table refer to localised pressure
rico localizzate (z) calcolati per una sommatoria pari a 1. drops (z) calculated for a sum equal to 1. Once fluid
Una volta stabilita la velocità del fluido (v), il valore corri- speed (v) is established, the corresponding value in the
spondente in tabella dovrà essere moltiplicato per la reale table must be multiplied by the actual sum of the localised
sommatoria dei coefficienti di perdita localizzata ( ξ ). drop coefficients ( ξ ).

Dati impianto System data
A. 5 manicotti (con valore ξ per ogni pezzo = 0,25) A. 5 sleeves (with ξ value for each part = to 0,25)
B. 3 gomiti a 90° (con valore ξ per ogni pezzo = 1,20) B. 3 90° elbows (with ξ value for each part = to 1,20)
C. 4 tee separazione con filettatura metallica C. 4 separation tees with metal threading
(con valore ξ per ogni pezzo = 0,80) (with ξ value for each part = to 0,80)
D. Velocità del flusso (v) = 0,8 D. Flow speed (v) = 0,8
Calcolo Calculation
(Totale A + Totale B + Totale C) x 5V = z (Total of A + Total of B + Total of C) x 5V = z
2
2
[(5x0,25)+(3x1,20)+(4x0,80)] x 3,20 = 25,76 [(5x0,25)+(3x1,20)+(4x0,80)] x 3,20 = 25,76
