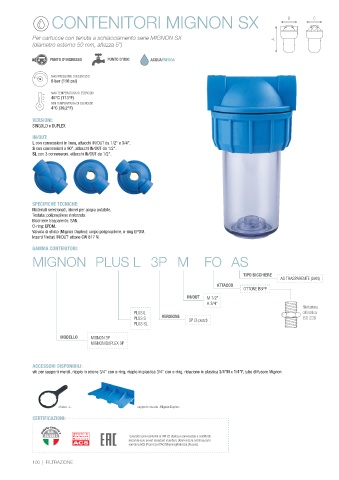

CONTENITORI MIGNON SX B C

Per cartucce con tenuta a schiacciamento serie MIGNON SX A
(diametro esterno 50 mm, altezza 5”)

PUNTO D’INGRESSO PUNTO D’USO ACQUAFREDDA

MAX PRESSIONE DI ESERCIZIO
8 bar (116 psi)
MAX TEMPERATURA DI ESERCIZIO
45°C (113°F)
MIN TEMPERATURA DI ESERCIZIO
4°C (39,2°F)
VERSIONI:
SINGOLO e DUPLEX.
IN/OUT:
L con connessioni in linea, attacchi IN/OUT da 1/2” e 3/4”.
S con connessioni a 90°, attacchi IN/OUT da 1/2”.
SL con 3 connessioni, attacchi IN/OUT da 1/2”.

SPECIFICHE TECNICHE:
Materiali selezionati, idonei per acqua potabile.
Testata: polipropilene rinforzato.
Bicchiere trasparente: SAN.
O-ring: EPDM.
Valvola di sfiato (Mignon Duplex): corpo polipropilene, o-ring EPDM.
Inserti filettati IN/OUT: ottone CW 617 N.
GAMMA CONTENITORI:
MIGNON PLUS L 3P M FO AS

TIPO BICCHIERE
AS TRASPARENTE (SAN)
ATTACCO
OTTONE BSPP
IN/OUT M 1/2”
A 3/4”
filettatura
PLUS L cilindrica
PLUS S VERSIONE 3P (3 pezzi) ISO 228
PLUS SL

MODELLO MIGNON 3P
MIGNON DUPLEX 3P

ACCESSORI DISPONIBILI:
viti per supporti murali, nipplo in ottone 3/4” con o-ring, nipplo in plastica 3/4” con o-ring, riduzione in plastica 3/4”M x 1/4”F, tubo diffusore Mignon

chiave -L- supporto murale -Mignon Duplex-

CERTIFICAZIONI:

I prodotti sono conformi al DM 25 (Italia) e sono testati e certificati
secondo i più severi standard mondiali, ottenendo la certificazione
sanitaria ACS (Francia) e EAC/Ghostreghistrazia (Russia).

100 | FILTRAZIONE
