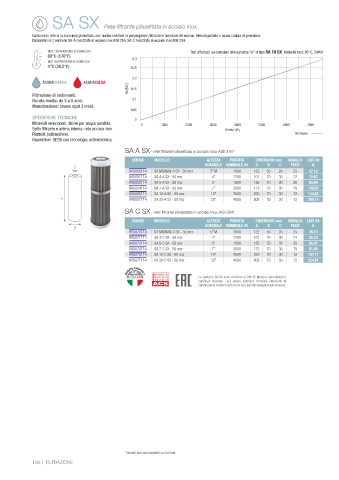

Page 109 - ATLAS FILTRI - CATALISTINO 48

SA SX Rete filtrante plissettata in acciaio inox
Cartucce in rete di acciaio inox plissettato, con nucleo centrale in polipropilene, filtrazione nominale 50 micron. Elevata portata e bassa caduta di pressione.
Disponibili in 2 versioni: SA-A realizzata in acciaio inox AISI 316. SA-C realizzata in acciaio inox AISI 304.
MAX TEMPERATURA DI ESERCIZIO Test effettuati su campioni di lunghezza 10” di tipo SA 10 SX. Modalità test: 20°C, 3 BAR
80°C (176°F) 0,3
MIN TEMPERATURA DI ESERCIZIO
4°C (39,2°F) 0,25
0,2
ACQUAFREDDA ACQUACALDA
Δp [bar] 0,15
Filtrazione di sedimenti.
Durata media: da 3 a 5 anni. 0,1
Manutenzione: lavare ogni 3 mesi.
0,05
SPECIFICHE TECNICHE 0
Materiali selezionati, idonei per acqua potabile. 0 1000 2000 3000 4000 5000 6000 7000
Setto filtrante e anima interna: rete acciaio inox. Portata [l/h]
Piattelli: polipropilene. 50 micron
Guarnizioni: SEBS con tecnologia antimicrobica.
SA A SX - rete filtrante plissettata in acciaio inox AISI 316*
CODICE MODELLO ALTEZZA PORTATA DIMENSIONI mm IMBALLO LIST. 48
NOMINALE NOMINALE l/h A B C PEZZI €
C
RA5050114 SA MIGNON-A SX - 50 mcr 5” M 1000 122 50 20 25 47,12
RA5051114 SA 4-A SX - 50 mcr 4” 1200 101 70 30 22 72,67
RA5052114 SA 5-A SX - 50 mcr 5” 1500 125 70 30 20 85,89
RA5054114 SA 7-A SX - 50 mcr 7” 2000 173 70 30 15 106,87
RA5055114 SA 10-A SX - 50 mcr 10” 3000 250 70 30 12 134,64
A RA5057114 SA 20-A SX - 50 mcr 20” 4500 505 70 30 12 280,10

SA C SX - rete filtrante plissettata in acciaio inox AISI 304*
CODICE MODELLO ALTEZZA PORTATA DIMENSIONI mm IMBALLO LIST. 48
NOMINALE NOMINALE l/h A B C PEZZI €
B
RA5070114 SA MIGNON-C SX - 50 mcr 5” M 1000 122 50 20 25 35,10
RA5071114 SA 4-C SX - 50 mcr 4” 1200 101 70 30 22 56,20
RA5072114 SA 5-C SX - 50 mcr 5” 1500 125 70 30 20 66,07
RA5074114 SA 7-C SX - 50 mcr 7” 2000 173 70 30 15 81,08
RA5075114 SA 10-C SX - 50 mcr 10” 3000 250 70 30 12 107,17
RA5077114 SA 20-C SX - 50 mcr 20” 4500 505 70 30 12 224,81

Le cartucce SA SX sono conformi al DM 25 (Italia) e sono testati e
certificati secondo i più severi standard mondiali, ottenendo la
certificazione sanitaria ACS (Francia) e EAC/Ghostreghistrazia (Russia).

* Modelli speciali disponibili su richiesta
108 | FILTRAZIONE
