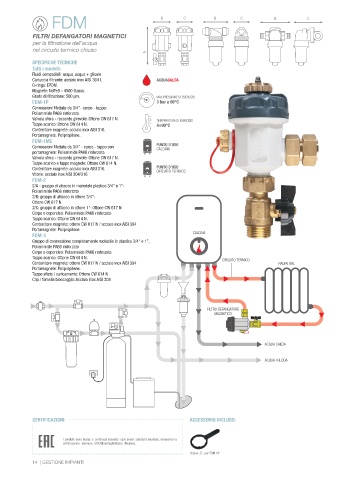

Page 15 - ATLAS FILTRI - CATALISTINO 48

FDM B C B C B C

FILTRI DEFANGATORI MAGNETICI
per la filtrazione dell’acqua
nel circuito termico chiuso
A
SPECIFICHE TECNICHE
Tutti i modelli:
Fluidi compatibili: acqua, acqua + glicole
Cartuccia filtrante: acciaio inox AISI 304 L ACQUACALDA
O-rings: EPDM.
Magnete: NdFeB - 4500 Gauss.
Grado di filtrazione: 500 µm. MAX PRESSIONE DI ESERCIZIO
FDM-1P 3 bar a 90°C
Connessioni filettate da 3/4”- corpo - tappo:
Poliammide PA66 rinforzato.
Valvola sfera - raccordo girevole: Ottone CW 617 N. TEMPERATURA DI ESERCIZIO
Tappo scarico: Ottone CW 614 N. 4÷90°C
Contenitore magnete: acciaio inox AISI 316.
Portamagnete: Polipropilene.
FDM-1ME
Connessioni filettate da 3/4” - corpo - tappo con PUNTO D’USO
CALDAIA
portamagnete: Poliammide PA66 rinforzato.
Valvola sfera - raccordo girevole: Ottone CW 617 N.
Tappo scarico e tappo magnete: Ottone CW 614 N.
Contenitore magnete: acciaio inox AISI 316. PUNTO D’USO
CIRCUITO TERMICO
Viterie: acciaio inox AISI 304/316
FDM-2
2/A - gruppo di attacco in materiale plastico 3/4” e 1”:
Poliammide PA66 rinforzato
2/B: gruppo di attacco in ottone 3/4”:
Ottone CW 617 N
2/C: gruppo di attacco in ottone 1”: Ottone CW 617 N
Corpo e coperchio: Poliammide PA66 rinforzato
Tappo scarico: Ottone CW 614 N.
Contenitore magnete: ottone CW 617 N / acciaio inox AISI 304
Portamagnete: Polipropilene
FDM-3 CALDAIA
Gruppo di connessione completamente ruotabile in plastica 3/4” e 1”,
Poliammide PA66 rinforzato
Corpo e coperchio: Poliammide PA66 rinforzato.
Tappo scarico: Ottone CW 614 N. CIRCUITO TERMICO
Contenitore magnete: ottone CW 617 N / acciaio inox AISI 304 RADIATORE
Portamagnete: Polipropilene.
Tappo sfiato / caricamento: Ottone CW 614 N
Clip / forcella bloccaggio: Acciaio inox AISI 304

FILTRO DEFANGATORE
MAGNETICO

ACQUA CALDA

ACQUA FREDDA

CERTIFICAZIONI: ACCESSORIO INCLUSO:

I prodotti sono testati e certificati secondo i più severi standard mondiali, ottenendo la
certificazione sanitaria EAC/Ghostreghistrazia (Russia).

chiave -Z- per FDM 1P
14 | GESTIONE IMPIANTI
