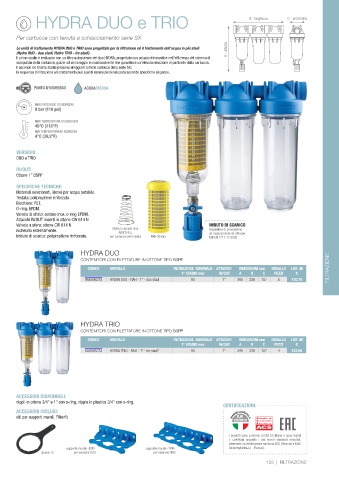

Page 156 - ATLAS FILTRI - CATALISTINO 48

HYDRA DUO e TRIO B - larghezza C - profondità

Per cartucce con tenuta a schiacciamento serie SX

Le unità di trattamento HYDRA DUO e TRIO sono progettate per la filtrazione ed il trattamento dell’acqua in più stadi A - altezza
(Hydra DUO - due stadi, Hydra TRIO - tre stadi).
Il primo stadio è realizzato con un filtro autopulente del tipo HYDRA, progettato con soluzioni innovative nell’efficienza del sistema di
autopulizia della cartuccia, grazie ad un lavaggio in controcorrente che garantisce un’elevata rimozione di particelle dalla cartuccia.
Il secondo ed il terzo stadio possono alloggiare tutte le cartucce della serie SX;
la sequenza di filtrazione e/o trattamento può quindi essere personalizzata secondo specifiche esigenze.

PUNTO D’INGRESSO ACQUAFREDDA

MAX PRESSIONE DI ESERCIZIO
8 bar (116 psi)

MAX TEMPERATURA DI ESERCIZIO
45°C (113°F)
MIN TEMPERATURA DI ESERCIZIO
4°C (39,2°F)

VERSIONI:
DUO e TRIO
IN/OUT:
Ottone 1” BSPP

SPECIFICHE TECNICHE:
Materiali selezionati, idonei per acqua potabile.
Testata: polipropilene rinforzato.
Bicchiere: PET.
O-ring: EPDM.
Valvola di sfiato: acciaio inox, o-ring EPDM.
Attacchi IN/OUT: inserti in ottone CW 614 N.
Valvola a sfera: ottone CW 614 N IMBUTO DI SCARICO
nichelato esternamente. Molla in acciaio inox Dispositivo di prevenzione
AISI 316-L
da inquinamento da reflusso
Imbuto di scarico: polipropilene rinforzato. per cartucce serie Hydra RAH 90 mcr UNI EN 1717-11/2002
HYDRA DUO
CONTENITORI CON FILETTATURE IN OTTONE TIPO BSPP
CODICE MODELLO FILTRAZIONE NOMINALE ATTACCHI DIMENSIONI mm IMBALLO LIST. 48 FILTRAZIONE
1° STADIO mcr IN/OUT A B C PEZZI €
RA6096233 HYDRA DUO - RAH - 1” - due stadi 90 1” 390 228 107 6 120,75

HYDRA TRIO
CONTENITORI CON FILETTATURE IN OTTONE TIPO BSPP
CODICE MODELLO FILTRAZIONE NOMINALE ATTACCHI DIMENSIONI mm IMBALLO LIST. 48
1° STADIO mcr IN/OUT A B C PEZZI €
RA6095233 HYDRA TRIO - RAH - 1” - tre stadi* 90 1” 390 336 107 4 123,90

ACCESSORI DISPONIBILI:
nippli in ottone 3/4” e 1” con o-ring, nipplo in plastica 3/4” con o-ring.
CERTIFICAZIONI:
ACCESSORI INCLUSI:
viti per supporti murali, Filterfit

I prodotti sono conformi al DM 25 (Italia) e sono testati
e certificati secondo i più severi standard mondiali,
ottenendo la certificazione sanitaria ACS (Francia) e EAC/
supporto murale -DUO- supporto murale -TRIO- Ghostreghistrazia (Russia).
chiave -X- per versione DUO per versione TRIO
155 | FILTRAZIONE
