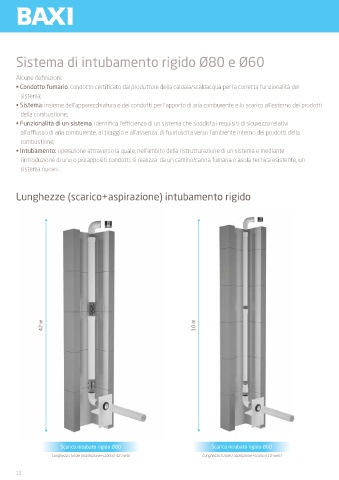

Sistema di intubamento rigido Ø80 e Ø60

Alcune definizioni:
• Condotto fumario: condotto certificato dal produttore della caldaia/scaldacqua per la corretta funzionalità del
sistema;
• Sistema: insieme dell’apparecchiatura e dei condotti per l’apporto di aria comburente e lo scarico all’esterno dei prodotti
della combustione;
• Funzionalità di un sistema: identifica l’efficienza di un sistema che soddisfa i requisiti di sicurezza relativi
all’afflusso di aria comburente, al tiraggio e all’assenza di fuoriuscita verso l’ambiente interno dei prodotti della
combustione;
• Intubamento: operazione attraverso la quale, nell’ambito della ristrutturazione di un sistema e mediante
l’introduzione di uno o più appositi condotti, si realizza da un camino/canna fumaria o asola tecnica esistente, un
sistema nuovo.

Lunghezze (scarico+aspirazione) intubamento rigido

42 m 10 m

Scarico intubato rigido Ø80 Scarico intubato rigido Ø60
Lunghezza totale (aspirazione+scarico) 42 metri Lunghezza totale ( aspirazione+scarico) 10 metri
