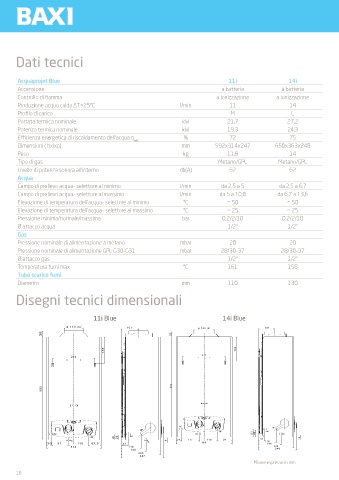

Page 18 - BAXI - ACQUAPROJET

Dati tecnici

Acquaprojet Blue 11i 14i
Accensione a batteria a batteria
Controllo di fiamma a ionizzazione a ionizzazione
Produzione acqua calda ∆T=25°C l/min 11 14
Profilo di carico M L
Portata termica nominale kW 21,7 27,2
Potenza termica nominale kW 19,3 24,3
Efficienza energetica di riscaldamento dell'acqua ŋ wh % 72 75
Dimensioni ( hxlxp) mm 592x314x247 650x363x248
Peso kg 11,8 14
Tipo di gas Metano/GPL Metano/GPL
Livello di potenza sonora all'interno db(A) 62 62
Acqua
Campo di prelievo acqua- selettore al minimo l/min da 2,5 a 5 da 2,5 a 6,7
Campo di prelievo acqua- selettore al massimo l/min da 5 a 10,8 da 6,7 a 13,6
Elevazione di temperatura dell'acqua- selettore al minimo °C ~ 50 ~ 50
Elevazione di temperatura dell'acqua- selettore al massimo °C ~ 25 ~ 25
Pressione minima/normale/massima bar 0,2/2/10 0,2/2/10
Ø attacco acqua 1/2" 1/2"
Gas
Pressione nominale di alimentazione a metano mbar 20 20
Pressione nominale di alimentazione GPL G30-G31 mbar 28/30-37 28/30-37
Ø attacco gas 1/2" 1/2"
Temperatura fumi max °C 161 158
Tubo scarico fumi
Diametro mm 110 130

Disegni tecnici dimensionali

11i Blue 14i Blue
11i Blue
14i Blue
ø 110 int 101 ø 130 int 101
36 33

150 155
244 = 274 =
= =

592 650

AC AF
AF
AF AC
AC G 51 45 G
AF 31 26 AC 41 12
G G 8 34 117 118 94 116
29,5 97 118 69.5 41 363 146
314 116 229
146 248
228
247
Misure espresse in mm
18
