Page 6 - BAXI - ACQUAPROJET

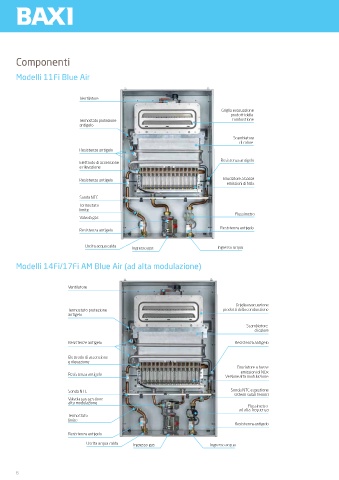

Componenti

Modelli 11Fi Blue Air

Ventilatore

Griglia evacuazione
prodotti della
Termostato protezione combustione
antigelo

Scambiatore
di calore
Resistenze antigelo

Resistenza antigelo
Elettrodo di accensione
e rilevazione
Resistenza antigelo Bruciatore a basse
emissioni di NOx

Sonda NTC
Termostato
limite
Flussimetro
Valvola gas
Resistenza antigelo
Resistenza antigelo

Uscita acqua calda Ingresso acqua
Ingresso gas

Modelli 14Fi/17Fi AM Blue Air (ad alta modulazione)

Ventilatore

Griglia evacuazione
Termostato protezione prodotti della combustione
antigelo

Scambiatore
di calore
Resistenze antigelo Resistenza antigelo

Elettrodo di accensione
e rilevazione
Bruciatore a basse
emissioni di NOx
Resistenza antigelo
Versione alta modulazione
Sonda NTC Sonda NTC e gestione
sistemi solari termici
Valvola gas gestione
alta modulazione Flussimetro
ad alta frequenza
Termostato
limite
Resistenza antigelo
Resistenza antigelo

Uscita acqua calda Ingresso gas Ingresso acqua

6
