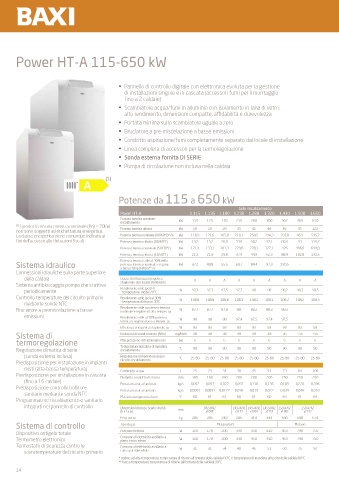

Page 14 - BAXI - CALDAIE COMMERCIALI

Power HT-A 115-650 kW

• Pannello di controllo digitale con elettronica evoluta per la gestione
di installazioni singole e in cascata (accessori fumi per il montaggio
fino a 2 caldaie)
• Scambiatore acqua/fumi in alluminio con isolamento in lana di vetro:
alto rendimento, dimensioni compatte, affidabilità e durevolezza
• Portata minima sullo scambiatore uguale a zero
• Bruciatore a pre-miscelazione a basse emissioni
• Condotto aspirazione/fumi completamente separato dal locale di installazione
• Linea completa di accessori per la termoregolazione
• Sonda esterna fornita DI SERIE
• Pompa di circolazione non inclusa nella caldaia
(1)

Potenze da 115 a 650 kW
Solo riscaldamento
Power HT-A 1.115 1.135 1.180 1.230 1.280 1.320 1.430 1.500 1.650
Portata termica nominale kW 114 125 170 215 260 300 402 469 610
riscaldamento
(1) I prodotti con una potenza nominale (Pn) > 70kW
non sono soggetti ad etichettatura energetica. Portata termica ridotta kW 20 20 28 35 42 48 82 95 122
La classe energetica viene comunque indicata ai Potenza termica nominale (80/60°C)* P4 kW 110,9 121,6 165,8 210,1 254,5 294,3 393,8 459 595,7
fini dell’accesso alle detrazioni fiscali. Potenza termica ridotta (80/60°C) kW 19,2 19,2 26,8 33,5 40,2 47,1 80,4 93 119,2
Potenza termica nominale (50/30°C) kW 121,4 133,1 181,3 229,6 278,1 322,1 426 496,6 644,8
Potenza termica ridotta (50/30°C) kW 21,3 21,3 29,8 37,4 44,9 52,3 88,9 102,8 131,5
Sistema idraulico Potenza termica utile al 30% della kW 37,2 40,8 55,5 69,7 84,4 97,3 130,5 - -
potenza termica nominale e regime
Connessioni idrauliche sulla parte superiore a bassa temperatura** P1
della caldaia Classe di efficienza energetica A A A A A A A A A
Sistema antibloccaggio pompa che si attiva stagionale del riscald. d’ambiente
periodicamente Rendimento utile (pci) Pn % 97,3 97,3 97,5 97,7 98 98 98,2 98,3 98,5
- temperatura media 70°C
Controllo temperature del circuito primario Rendimento utile (pci) al 30% % 108,8 108,8 108,8 108,1 108,2 108,1 108,2 108,2 108,3
mediante sonde NTC - temperatura di ritorno 30°C
Bruciatore a premiscelazione a basse Rendimento utile a potenza termica % 87,7 87,7 87,9 88 88,2 88,3 88,3 - -
nominale e regime ad alta temper. ŋ4
emissioni Rendimento utile al 30% potenza
termica e regime a bassa temper. ŋ1 % 98 98 98 97,4 97,5 97,4 97,5 - -
Efficienza energetica stagionale ŋs % 93 93 93 93 93 93 93 93 93
Sistema di Emissioni di ossidi di azoto (NOx) mg/kWh 38 38 38 39 39 39 36 <56 <56
termoregolazione Max pressione di funzionamento bar 6 6 6 6 6 6 6 6 6
Regolazione climatica di serie Temperatura massima di mandata °C 90 90 90 90 90 90 90 90 90
riscaldamento
(sonda esterna inclusa) Regolazione temperatura acqua °C 25-80 25-80 25-80 25-80 25-80 25-80 25-80 25-80 25-80
Predisposizione per installazione in impianti circuito riscaldamento
misti (alta-bassa temperatura) Contenuto acqua l 29 29 34 38 45 53 73 84 106
Predisposizione per installazione in cascata Diametro condotto di scarico mm 160 160 160 200 200 200 250 250 250
(fino a 16 caldaie) Portata massica fumi max kg/s 0,052 0,057 0,077 0,097 0,118 0,136 0,189 0,220 0,286
Predisposizione controllo bollitore
sanitario mediante sonda NTC Portata massica fumi min kg/s 0,0091 0,0091 0,0127 0,016 0,019 0,022 0,039 0,046 0,059
Programmatore riscaldamento e sanitario Massima temperatura fumi °C 60 61 61 60 61 60 64 61 64
integrati nel pannello di controllo Dimensioni (incluso scarico fumi) 1455x692 1455x692 1455x692 1455x692 1526x762 1526x762
(h x l x p) mm x1008 x1171 x1264 x1357 x1882 x2192
Peso netto kg 205 205 240 285 314 344 540 598 674
Sistema di controllo Tipo di gas Metano/GPL Metano
Dispositivo antigelo totale Potenza elettrica W 160 170 200 330 350 410 463 790 750
Termometro elettronico Consumo di elettricità ausiliario a W 160 170 200 330 350 410 463 790 750
pieno carico elmax
Termostato di sicurezza contro le Consumo di elettricità ausiliario a
sovratemperature del circuito primario carico parziale elmin W 31 31 34 40 46 51 60 76 97
* regime ad alta temperatura: temperatura di ritorno all’entrata della caldaia 60°C e temperatura di mandata all’uscita della caldaia 80°C
** bassa temperatura: temperatura di ritorno (all’entrata della caldaia) 30°C
14
