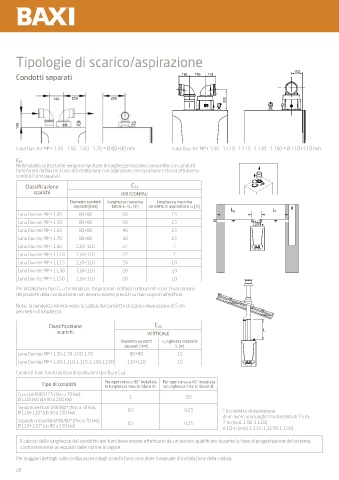

Page 20 - BAXI - CALDAIE COMMERCIALI

Tipologie di scarico/aspirazione

112 112
Condotti separati 115 115 170 170 115 115
A B Lmax = 10 m - Ø 80/125 mm

144 225 226 222 222
C D Lmax = 9 m - Ø 80/125 mm

E F Lmax = 10 m - Ø 80/125 mm
140

G Lmax = 8 m - Ø 80/125 mm
Luna Duo-tec MP+ 1.35 - 1.50 - 1.60 - 1.70 = Ø 80+80 mm Luna Duo-tec MP+ 1.90 - 1.110 - 1.115 - 1.130 - 1.150 = Ø 110+110 mm

C 53 H Lmax = 9 m - Ø 80/125 mm
Nella tabella sottostante vengono riportate le lunghezze massime consentite con condotti
D
fumi forniti da Baxi nel caso di installazione con aspirazione ed espulsione esterna attraverso
condotti fumi separati.

Classificazione C 53
N scarichi Diametro condotti Lunghezza massima Lunghezza massima
ORIZZONTALI
TIO separati [mm] totale L1+L2 [m] condotto di aspirazione L2 [m]
Luna Duo-tec MP+ 1.35 80+80 60 15
Luna Duo-tec MP+ 1.50 80+80 60 15
C
Luna Duo-tec MP+ 1.60 80+80 40 15
SE
Luna Duo-tec MP+ 1.70 80+80 30 15
Luna Duo-tec MP+ 1.90 110+110 27 7
Luna Duo-tec MP+ 1.110 110+110 27 7
Luna Duo-tec MP+ 1.115 110+110 20 10
Luna Duo-tec MP+ 1.130 110+110 20 10
Luna Duo-tec MP+ 1.150 110+110 20 10

Per installazioni tipo C 53 i terminali per l’aspirazione dell’aria comburente e per l’evacuazione
dei prodotti della combustione non devono essere previsti su muri opposti all’edificio.
(L1+L2) max = 60 m - Ø 80 mm (1.35 MP)
(L1+L2) max = 60 m - Ø 80 mm (1.50 MP)
Note: la pendenza minima verso la caldaia del condotto di scarico deve essere di 5 cm
(L1+L2) max = 40 m - Ø 80 mm (1.60 MP)
I
per metro di lunghezza. (L1+L2) max = 30 m - Ø 80 mm (1.70 MP)
L1 max = 15 m
Classificazione C 53
L2 max = 20 m m - Ø 80 mm (1.70 MP)
scarichi VERTICALE
Diametro condotti Lunghezza massima
L L max = 15 m separati [mm] L [m]
Luna Duo-tec MP+ 1.35-1.50-1.60-1.70 80+80 15
Luna Duo-tec MP+ 1.90-1.110-1.115-1.130-1.150 110+110 15
Condotti fumi forniti da Baxi (installazioni tipo B 23 e C 53)

Tipo di condotti Per ogni curva a 90° installata Per ogni curva a 45° installata
la lunghezza max si riduce di:
la lunghezza max si riduce di:
Coassiali Ø 80/125 (fino a 70 kW), 1 0,5
Ø 110/160 (da 90 a 150 kW)
Separati verticali Ø 80/80* (fino a 70 kW), 0,5 0,25
Ø 110+110* (da 90 a 150 kW) * il condotto di aspirazione
deve avere una lunghezza massima di 15 m;
Separati orizzontali Ø 80/80* (fino a 70 kW), 0,5 0,25 7 m (mod. 1.90-1.110)
Ø 110+110* (da 90 a 150 kW) e 10 m (mod. 1.115-1.1130-1.150)

Il calcolo della lunghezza del condotto dei fumi deve essere effettuato da un tecnico qualificato durante la fase di progettazione del sistema,
7221369.05 (3-12/18)
conformemente ai requisiti delle norme in vigore. 96
Per maggiori dettagli sulle configurazioni degli scarichi fumi consultare il manuale di installazione della caldaia.
20
