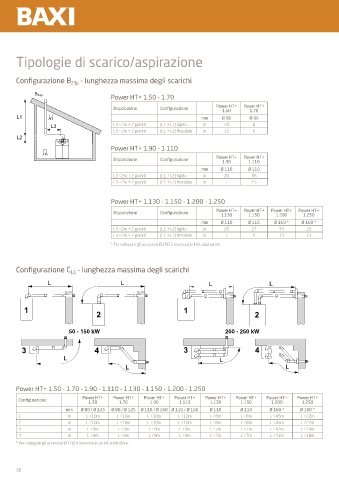

Tipologie di scarico/aspirazione

Configurazione B 23p - lunghezza massima degli scarichi

B 23p
Power HT+ 1.50 - 1.70
Disposizione Configurazione Power HT+ Power HT+
1.50
1.70
L1 mm Ø 80 Ø 80
L3 L3 <2m + 2 gomiti (L1 + L2) rigido m 20 8
L3 <2m + 2 gomiti (L1 + L2) flessibile m 15 6
L2

Power HT+ 1.90 - 1.110
Power HT+ Power HT+
Disposizione Configurazione
1.90 1.110
mm Ø 110 Ø 110
L3 <2m + 2 gomiti (L1 + L2) rigido m 20 56
L3 <2m + 2 gomiti (L1 + L2) flessibile m - 15

Power HT+ 1.130 - 1.150 - 1.200 - 1.250

Disposizione Configurazione Power HT+ Power HT+ Power HT+ Power HT+
1.200
1.130
1.150
1.250
mm Ø 110 Ø 110 Ø 160 * Ø 160 *
L3 <2m + 2 gomiti (L1 + L2) rigido m 20 27 39 23
L3 <2m + 2 gomiti (L1 + L2) flessibile m 7 9 19 13
* Per collegare gli accessori Ø 160 è necessario il kit adattatore.

Configurazione C - lunghezza massima degli scarichi
13
L L L L

1 1
2 2

50 - 150 kW 200 - 250 kW

3 4 3 4
L L
L L

Power HT+ 1.50 - 1.70 - 1.90 - 1.110 - 1.130 - 1.150 - 1.200 - 1.250

Power HT+ Power HT+ Power HT+ Power HT+ Power HT+ Power HT+ Power HT+ Power HT+
Configurazione
1.50 1.70 1.90 1.110 1.130 1.150 1.200 1.250
mm Ø 80 / Ø 125 Ø 80 / Ø 125 Ø 110 / Ø 160 Ø 110 / Ø 160 Ø 110 Ø 110 Ø 160 * Ø 160 *
1 m L <10m L <10m L <10m L <10m L <8m L <8m L <45m L <22m
2 m L <10m L <10m L <10m L <10m L <8m L <8m L <45m L <22m
3 m L <9m L <9m L <9m L <9m L <7m L <7m L <42m L <19m
4 m L <9m L <9m L <9m L <9m L <7m L <7m L <41m L <18m
* Per collegare gli accessori Ø 160 è necessario un kit adattatore.
