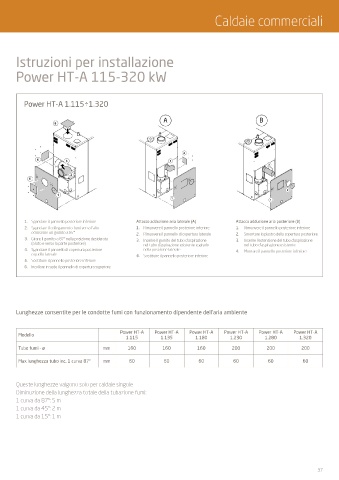

Caldaie commerciali

Istruzioni per installazione

Power HT-A 115-320 kW

Power HT-A 1.115÷1.320

A B
6

2
2
4 3 3 3
3 3
2
5
2
2
1 1
1 1
1

1. Sganciare il pannello posteriore inferiore Attacco adduzione aria laterale (A) Attacco adduzione aria posteriore (B)
2. Sganciare il collegamento fumi verso l'alto 1. Rimuovere il pannello posteriore inferiore 1. Rimuovere il pannello posteriore inferiore
ed inserire un gomito a 87° 2. Rimuovere il pannello di copertura laterale 2. Smontare la piastra della copertura posteriore
3. Girare il gomito a 87° nella posizione desiderata 3. Inserire il gomito del tubo d'aspirazione 3. Inserire l'estensione del tubo d'aspirazione
(a lato e verso la parte posteriore) nel tubo d'aspirazione esistente e girarlo nel tubo d'aspirazione esistente
4. Sganciare il pannello di copertura posteriore nella posizione laterale 4. Montare il pannello posteriore inferiore
o quello laterale 4. Sostituire il pannello posteriore inferiore
5. Sostituire il pannello posteriore inferiore
6. Incollare in sede il pannello di copertura superiore

Lunghezze consentite per le condotte fumi con funzionamento dipendente dell’aria ambiente

Power HT-A Power HT-A Power HT-A Power HT-A Power HT-A Power HT-A
Modello
1.115 1.135 1.180 1.230 1.280 1.320
Tubo fumi - ø mm 160 160 160 200 200 200
Max lunghezza tubo inc. 1 curva 87° mm 60 60 60 60 60 60

Queste lunghezze valgono solo per caldaie singole
Diminuzione della lunghezza totale della tubazione fumi:
1 curva da 87°: 5 m
1 curva da 45°: 2 m
1 curva da 15°: 1 m
