Page 19 - BAXI - CSI IN E WI-FI

CSI IN E WI-FI

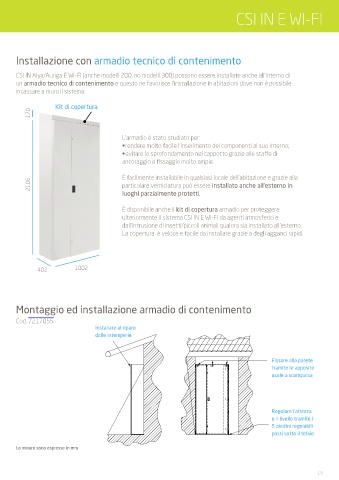

Installazione con armadio tecnico di contenimento

CSI IN Alya/Auriga E WI-FI (anche modelli 200, no modelli 300) possono essere installate anche all’interno di
un armadio tecnico di contenimento e questo ne favorisce l’installazione in abitazioni dove non è possibile
incassare a muro il sistema.

Kit di copertura
170

L’armadio è stato studiato per:
• rendere molto facile l’inserimento dei componenti al suo interno;
• evitare lo sprofondamento nel cappotto grazie alle staffe di
ancoraggio e fissaggio molto ampie.

È facilmente installabile in qualsiasi locale dell’abitazione e grazie alla
2106 particolare verniciatura può essere installato anche all’esterno in

luoghi parzialmente protetti.

È disponibile anche il kit di copertura armadio per proteggere
ulteriormente il sistema CSI IN E WI-FI da agenti atmosferici e
dall'intrusione di insetti/piccoli animali qualora sia installato all'esterno.
La copertura è veloce e facile da installare grazie a degli agganci rapidi.

402 1002

Montaggio ed installazione armadio di contenimento

Cod. 7217055
Installare al riparo
dalle intemperie

Fissare alla parete
tramite le apposite
asole a scomparsa

Regolare l’altezza
e il livello tramite i
5 piedini regolabili
posti sotto il telaio
150 150
Le misure sono espresse in mm

400 400
19
1000 1000
