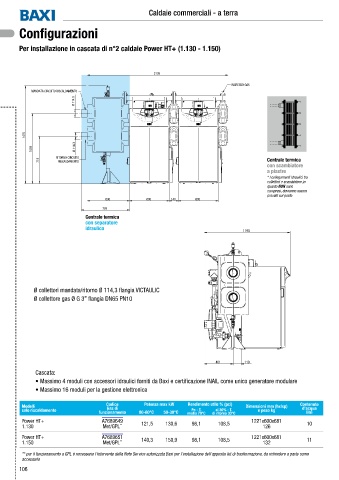

Page 108 - BAXI - LISTINO APRILE 2025

Caldaie commerciali - a terra

Configurazioni

Per installazione in cascata di n°2 caldaie Power HT+ (1.130 - 1.150)

2126
INGRESSO GAS
MANDATA CIRCUITO RISCALDAMENTO
Ø 114.3

1476

1058 Ø 114.3
RITORNO CIRCUITO
718 RISCALDAMENTO Centrale termica
con scambiatore
a piastre
* I collegamenti idraulici tra
collettori e scambiatore,in
quanto NON sono
compresi, dovranno essere
previsti sul posto.
636 600 140 600
726
Centrale termica
con separatore
idraulico
1190

Ø collettori mandata/ritorno Ø 114,3 flangia VICTAULIC
Ø collettore gas Ø G 3” flangia DN65 PN10

401 110
Cascata:
• Massimo 4 moduli con accessori idraulici forniti da Baxi e certificazione INAIL come unico generatore modulare
• Massimo 16 moduli per la gestione elettronica

Modelli Codice Potenza max kW Rendimento utile % (pci) Dimensioni mm (hxlxp) Contenuto
d’acqua
Gas di
solo riscaldamento Pn - T. al 30% - T. e peso kg
funzionamento 80-60°C 50-30°C media 70°C di ritorno 30°C litri
Power HT+ A7689649 121,5 130,6 98,1 108,5 1221x600x681 10
1.130 Met/GPL ** 126
Power HT+ A7689651 140,3 150,9 98,1 108,5 1221x600x681 11
1.150 Met/GPL ** 132
** per il funzionamento a GPL è necessario l’intervento della Rete Service autorizzata Baxi per l’installazione dell’apposito kit di trasformazione, da richiedere a parte come
accessorio
106
