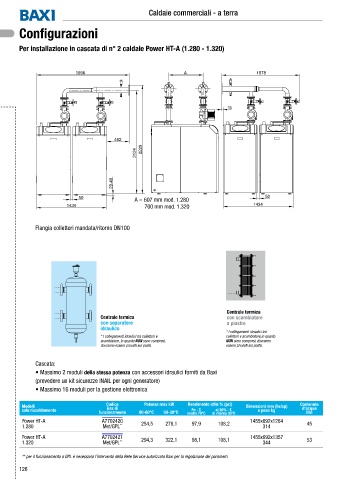

Page 128 - BAXI - LISTINO APRILE 2025

Caldaie commerciali - a terra

Configurazioni

Per installazione in cascata di n° 2 caldaie Power HT-A (1.280 - 1.320)

1896 A 1578

15

462
2124 2229

20-40

50 50
A = 607 mm mod. 1.280
1434 700 mm mod. 1.320 1434

Flangia collettori mandata/ritorno DN100

Centrale termica
Centrale termica con scambiatore
con separatore a piastre
idraulico
* I collegamenti idraulici tra
* I collegamenti idraulici tra collettori e collettori e scambiatore,in quanto
scambiatore, in quanto NON sono compresi, NON sono compresi, dovranno
dovranno essere previsti sul posto. essere previsti sul posto.

Cascata:
• Massimo 2 moduli della stessa potenza con accessori idraulici forniti da Baxi
(prevedere un kit sicurezze INAIL per ogni generatore)
• Massimo 16 moduli per la gestione elettronica

Modelli Codice Potenza max kW Rendimento utile % (pci) Dimensioni mm (hxlxp) Contenuto
d’acqua
Gas di
solo riscaldamento Pn - T. al 30% - T. e peso kg
funzionamento 80-60°C 50-30°C media 70°C di ritorno 30°C litri
Power HT-A A7702420 254,5 278,1 97,9 108,2 1455x692x1264 45
1.280 Met/GPL ** 314
Power HT-A A7702421 294,3 322,1 98,1 108,1 1455x692x1357 53
1.320 Met/GPL ** 344

** per il funzionamento a GPL è necessario l’intervento della Rete Service autorizzata Baxi per la regolazione dei parametri
126
