Sistemi ad incasso in pompa di calore con integrazione solo elettrica

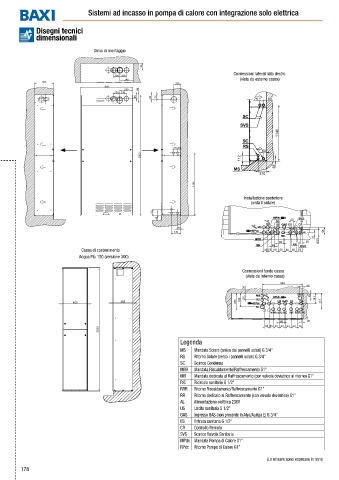

Disegni tecnici
dimensionali

Dima di montaggio

Connessioni laterali lato destro
(vista da esterno cassa)

Installazione posteriore
(vista frontale)

Cassa di contenimento
Acqua Più 150 (versione 300)

Connessioni fondo cassa
(vista da interno cassa)

450 355

2200
Legenda
MS Mandata Solare (arriva dai pannelli solari) G 3/4”
RS Ritorno Solare (verso i pannelli solari) G 3/4”
SC Scarico Condensa
MRR Mandata Riscaldamento/Raffrescamento G1”
MR Mandata dedicata al Raffrescamento (con valvola deviatrice al ritorno) G1”
RIC Ricircolo sanitario G 1/2”
RRR Ritorno Riscaldamento/Raffrescamento G1”
RR Ritorno dedicato al Raffrescamento (con valvola deviatrice) G1”
AL Alimentazione elettrica 230V
US Uscita sanitaria G 1/2”
GAS Ingresso GAS (non presente in Alya/Auriga E) G 3/4”
ES Entrata sanitaria G 1/2”
CR Controllo Remoto
SVS Scarico Valvola Sanitaria
MPdc Mandata Pompa di Calore G1”
RPdc Ritorno Pompa di Calore G1”
(Le misure sono espresse in mm)
