Sistemi ibridi ad incasso con integrazione pompa di calore e caldaia

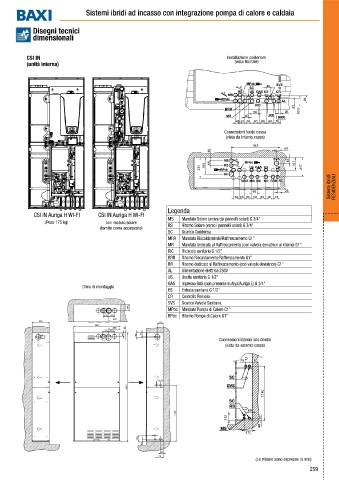

Disegni tecnici
dimensionali

CSI IN Installazione posteriore
(unità interna) (vista frontale)

Connessioni fondo cassa
(vista da interno cassa)

Sistemi ibridi RESIDENZIALI

Legenda
CSI IN Auriga H WI-FI CSI IN Auriga H WI-FI
MS Mandata Solare (arriva dai pannelli solari) G 3/4”
(Peso 175 kg) con modulo solare
(fornito come accessorio) RS Ritorno Solare (verso i pannelli solari) G 3/4”
SC Scarico Condensa
MRR Mandata Riscaldamento/Raffrescamento G1”
MR Mandata dedicata al Raffrescamento (con valvola deviatrice al ritorno) G1”
RIC Ricircolo sanitario G 1/2”
RRR Ritorno Riscaldamento/Raffrescamento G1”
RR Ritorno dedicato al Raffrescamento (con valvola deviatrice) G1”
AL Alimentazione elettrica 230V
US Uscita sanitaria G 1/2”
GAS Ingresso GAS (non presente in Alya/Auriga E) G 3/4”
Dima di montaggio
ES Entrata sanitaria G 1/2”
CR Controllo Remoto
SVS Scarico Valvola Sanitaria
MPdc Mandata Pompa di Calore G1”
RPdc Ritorno Pompa di Calore G1”

Connessioni laterali lato destro
(vista da esterno cassa)

(Le misure sono espresse in mm)
