Pompe di calore e ibridi COMMERCIALI
Pompe di calore aria-acqua monoblocco inverter trifase canalizzate

Funzioni di serie
Il controllo elettronico permette di gestire diverse confi gurazioni impiantistiche direttamente dall’unita ed interagire con
l’impianto mediante:
- comando On/Stand-by remoto (in Stand-by le logiche antigelo sono sempre attive)
- comando Estate/Inverno
- uscita allarme unità
- contatto per integrazione ausiliaria
- segnale 0-10V in ingresso per setpoint da climatica esterna
- ingresso digitale per doppio setpoint
- ingresso digitale per limit demand
- ingresso termostato per ritorno ad alta temperatura.

Funzioni opzionali

- pannello comandi remoto: permette tutte le funzioni del controllore elettronico a bordo macchina per visualizzare e gestire le
funzioni dell’unità. Include sonda di temperatura ambiente
- collegamento a sistemi BMS e home automation via modbus (opzionale).

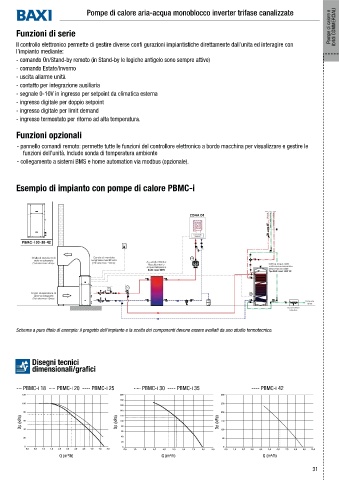

Esempio di impianto con pompe di calore PBMC-i

Schema a puro titolo di esempio: il progetto dell’impianto e la scelta dei componenti devono essere avallati da uno studio termotecnico.

Disegni tecnici
dimensionali/grafici

.
- - PBMC-i 18 ..... PBMC-i 20 ---- PBMC-i 25 ..... PBMC-i 30 ---- PBMC-i 35 ---- PBMC-i 42
120 200 300
180
100 250
160
140
80 120 200
Dp (kPa) 60 Dp (kPa) 100 80 Dp (kPa) 150
40
60 100
20 40 50
20
0 0 0
0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 10,0
Q (m³/h) Q (m³/h) Q (m³/h)
