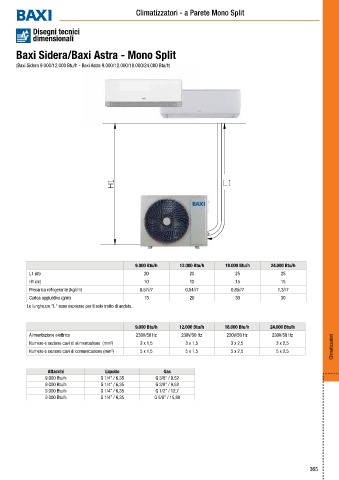

Page 367 - BAXI - LISTINO APRILE 2025

Climatizzatori - a Parete Mono Split

Disegni tecnici
dimensionali

Baxi Sidera/Baxi Astra - Mono Split

(Baxi Sidera 9.000/12.000 Btu/h - Baxi Astra 9.000/12.000/18.000/24.000 Btu/h)

9.000 Btu/h 12.000 Btu/h 18.000 Btu/h 24.000 Btu/h
L1 (m) 20 20 25 25
H1 (m) 10 10 15 15
Precarica refrigerante (kg//m) 0,57//7 0,54//7 0,85//7 1,3//7
Carica aggiuntiva (g/m) 15 20 30 30
Le lunghezze "L" sono espresse per il solo tratto di andata.

9.000 Btu/h 12.000 Btu/h 18.000 Btu/h 24.000 Btu/h
Alimentazione elettrica 230V/50 Hz 230V/50 Hz 230V/50 Hz 230V/50 Hz
Climatizzatori
2
Numero e sezione cavi di alimentazione (mm ) 3 x 1,5 3 x 1,5 3 x 2,5 3 x 2,5
Numero e sezione cavi di comunicazione (mm ) 2 5 x 1,5 5 x 1,5 5 x 2,5 5 x 2,5

Attacchi Liquido Gas
9.000 Btu/h G 1/4” / 6,35 G 3/8” / 9,52
9.000 Btu/h G 1/4” / 6,35 G 3/8” / 9,52
9.000 Btu/h G 1/4” / 6,35 G 1/2” / 12,7
9.000 Btu/h G 1/4” / 6,35 G 5/8” / 15,88

365
