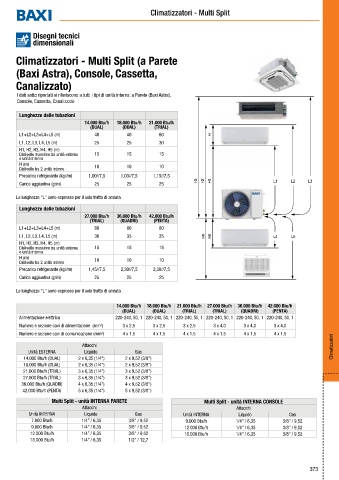

Page 375 - BAXI - LISTINO APRILE 2025

Climatizzatori - Multi Split

Disegni tecnici
dimensionali

Climatizzatori - Multi Split (a Parete

(Baxi Astra), Console, Cassetta,

Canalizzato)
I dati sotto riportati si riferiscono a tutti i tipi di unità interna: a Parete (Baxi Astra),
Console, Cassetta, Canalizzato

Lunghezze delle tubazioni
14.000 Btu/h 18.000 Btu/h 21.000 Btu/h
(DUAL) (DUAL) (TRIAL)
L1+L2+L3+L4+L5 (m) 40 40 60 H
L1, L2, L3, L4, L5 (m) 25 25 30
H1, H2, H3, H4, H5 (m)
Dislivello massimo tra unità esterna 15 15 15
e unità interna
H (m) 10 10 10
Dislivello tra 2 unità interne
Precarica refrigerante (kg//m) 1,00//7,5 1,03//7,5 1,15//7,5
H3 H2 H1 L1 L2 L3
Carica aggiuntiva (g/m) 25 25 25

Le lunghezze "L" sono espresse per il solo tratto di andata
Lunghezze delle tubazioni
27.000 Btu/h 36.000 Btu/h 42.000 Btu/h
(TRIAL) (QUADRI) (PENTA)
L1+L2+L3+L4+L5 (m) 60 80 80
L1, L2, L3, L4, L5 (m) 30 35 35 H5 H4 L4 L5
H1, H2, H3, H4, H5 (m)
Dislivello massimo tra unità esterna 15 15 15
e unità interna
H (m) 10 10 10
Dislivello tra 2 unità interne
Precarica refrigerante (kg//m) 1,45//7,5 2,30//7,5 2,30//7,5
Carica aggiuntiva (g/m) 25 25 25

Le lunghezze "L" sono espresse per il solo tratto di andata

14.000 Btu/h 18.000 Btu/h 21.000 Btu/h 27.000 Btu/h 36.000 Btu/h 42.000 Btu/h
(DUAL) (DUAL) (TRIAL) (TRIAL) (QUADRI) (PENTA)
Alimentazione elettrica 220-240, 50, 1 220-240, 50, 1 220-240, 50, 1 220-240, 50, 1 220-240, 50, 1 220-240, 50, 1
Numero e sezione cavi di alimentazione (mm ) 2 3 x 2,5 3 x 2,5 3 x 2,5 3 x 4,0 3 x 4,0 3 x 4,0
2
Numero e sezione cavi di comunicazione (mm ) 4 x 1,5 4 x 1,5 4 x 1,5 4 x 1,5 4 x 1,5 4 x 1,5
Attacchi Climatizzatori
Unità ESTERNA Liquido Gas
14.000 Btu/h (DUAL) 2 x 6,35 (1/4”) 2 x 9,52 (3/8”)
18.000 Btu/h (DUAL) 2 x 6,35 (1/4”) 2 x 9,52 (3/8”)
21.000 Btu/h (TRIAL) 3 x 6,35 (1/4”) 3 x 9,52 (3/8”)
27.000 Btu/h (TRIAL) 3 x 6,35 (1/4”) 3 x 9,52 (3/8”)
36.000 Btu/h (QUADRI) 4 x 6,35 (1/4”) 4 x 9,52 (3/8”)
42.000 Btu/h (PENTA) 5 x 6,35 (1/4”) 5 x 9,52 (3/8”)

Multi Split - unità INTERNA PARETE Multi Split - unità INTERNA CONSOLE
Attacchi Attacchi
Unità INTERNA Liquido Gas Unità INTERNA Liquido Gas
7.000 Btu/h 1/4” / 6,35 3/8” / 9,52 9.000 Btu/h 1/4” / 6,35 3/8” / 9,52
9.000 Btu/h 1/4” / 6,35 3/8” / 9,52 12.000 Btu/h 1/4” / 6,35 3/8” / 9,52
12.000 Btu/h 1/4” / 6,35 3/8” / 9,52 16.000 Btu/h 1/4” / 6,35 3/8” / 9,52
18.000 Btu/h 1/4” / 6,35 1/2” / 12,7

373
